Übergangsmuffe

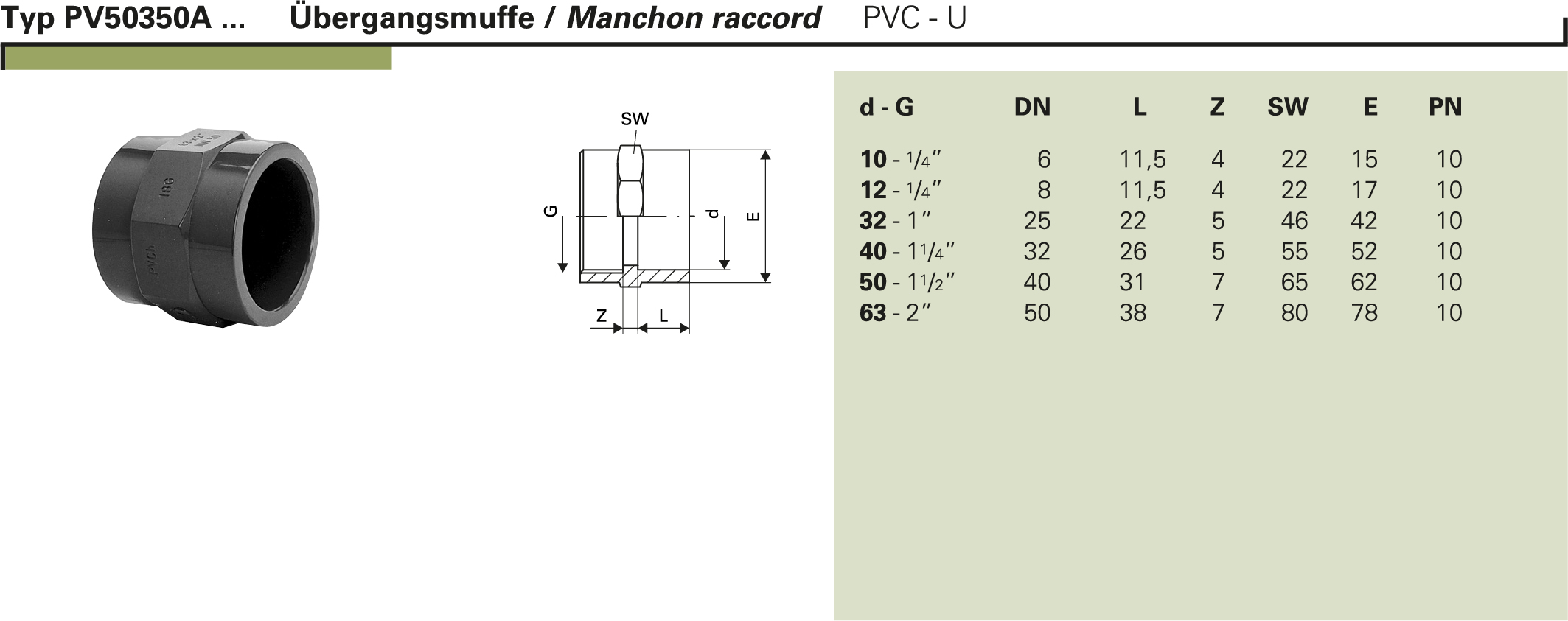

Übergangsmuffe, PVC-U, PV 50350A
PVC-U ist eine bekannte Kunststoffart, welche in vielen Bereichen des Anlagen-, Apparate- und Rohleitungsbaus eingesetzt wird. Wir verwenden dabei langzyklisches Material ohne Weichmacher oder Füllstoffen, bei welchem von einer Einsatzdauer von gegen 50 Jahren ausgegangen wird. Die Gewindefittinge können teilweise einen aussenliegenden Ring aus Metall als Verstärkung aufweisen. Es werden folgende Normen berücksichtigt:
Trinkwasser: NSF Standard 61, FDA Section 21, WRAS-BS6920
Armaturenormen: DIN EN ISO 16135 bis 16139, 21787
Einbaulänge Klebefläche: DIN 8063, ISO 727, NFT 54-024, KIWA BRL-K 504/02 EN 1452
Gewinde: ISO 228-1
Flansche: DIN 2501
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Trinkwasser: NSF Standard 61, FDA Section 21, WRAS-BS6920
Armaturenormen: DIN EN ISO 16135 bis 16139, 21787
Einbaulänge Klebefläche: DIN 8063, ISO 727, NFT 54-024, KIWA BRL-K 504/02 EN 1452
Gewinde: ISO 228-1
Flansche: DIN 2501
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: 0° bis max. +60°C
- Körper: PVC-U
- Anschluss: Klebemuffe DIN, Gewinde nach ISO 228-1
- Dokumentation: PV40000x_XX80010x
CHF 13.95*
Produktnummer:
PV 50350A 063
Verfügbarkeit: Lieferzeit 3-4 Wochen
Lager
Artikelnummer
Anschlussgrösse
Ab
1
CHF 5.20*
Ab
100
CHF 4.78*
Ab
200
CHF 4.42*
Ab
400
CHF 3.90*
Ab
1
CHF 5.20*
Ab
10
CHF 4.78*
Ab
20
CHF 4.42*
Ab
40
CHF 3.90*
Ab
1
CHF 5.95*
Ab
10
CHF 5.47*
Ab
20
CHF 5.06*
Ab
40
CHF 4.46*
Ab
1
CHF 6.90*
Ab
10
CHF 6.35*
Ab
20
CHF 5.87*
Ab
40
CHF 5.18*
Ab
1
CHF 10.50*
Ab
10
CHF 9.66*
Ab
20
CHF 8.93*
Ab
40
CHF 7.88*
Ab
1
CHF 13.95*
Ab
5
CHF 12.83*
Ab
10
CHF 11.86*
Ab
20
CHF 10.46*
| Dokumentation: | PV40000x_XX80010x |
|---|
