Unter den FAQ finden Sie eine Reihe an nützlichen technischen Informationen, die Sie bei Ihrer Komponentenauswahl unterstützen. Es lohnt sich, reinzuschauen.

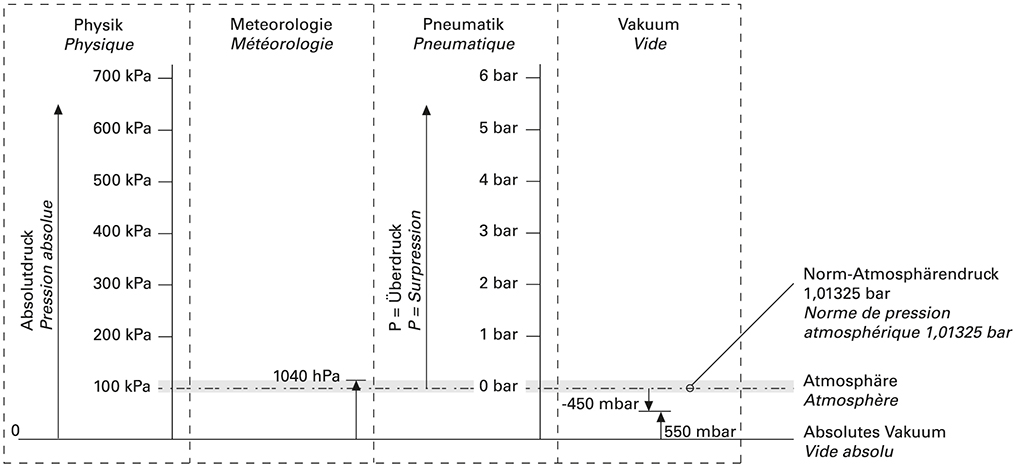

Die Erde wird von einer Luftschicht der sogenannten Atmosphäre
umhüllt. Der Atmosphärendruck wird vom Gewicht der Luft über dem
Standort erzeugt. Als Referenz gilt der Meeresspiegel 0 m über Meer
bei 15°C und einem Norm-Atmosphärendruck von 1,01325 bar.
Wenn man in der Pneumatik über Druck spricht, meint man meistens
den Druck der den Atmosphärendruck übersteigt (Überdruck), beginnend
bei 0 bar.
Als Unterdruck oder Vakuum wird der Druckbereich bezeichnet, der
zwischen dem absoluten Drucknullpunkt (Weltraum) und dem Atmosphärendruck von 1,01325 bar liegt. Dieser Bereich ist 1 bar gross, so
dass ein Unterdruck oder Vakuum nie grösser als 1 bar sein kann.
Absolutdruck, Masseinheit Millibar (Atmosphärendruck = 1,013 bar = 1013 mbar)
- Grobvakuum von 1013 bis 133 mbar
- Zwischenvakuum von 133 bis 1,33 mbar
- Feinvakuum von 1,33 bis 0,0013 mbar
- Hochvakuum von 0,0013 bis 0,0000013 mbar
- Weltraum 0 mbar
Qn Normvolumenstrom Nl/min
Der Normvolumenstrom wird nach ISO 6358 gemessen und in Nl/min angegeben. Gemessen wird das Volumen welches die Luftmenge beansprucht, bei einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit von 65% unter atmosphärischem Druck. Der Normvolumenstrom Qn wird folgendermasse gemessen: Der Eingangsdruck p1 wird auf 6 bar eingestellt und den Ausgangsdruck p2 auf 5 bar. Damit dieser Differenzdruck Δp von 1 bar entsteht wird am Ende der Messleitung eine verstellbare Drossel eingebaut, die den nötigen Staudruck aufbaut.
kv Faktor dm3/min
Metrische Angabe in "Liter / Minute" entspricht dm3/min und wird mit 5 °C bis 30 °C warmem Wasser gemessen. Der kv Wert hat den Zahlenwert 1, wenn pro Minute bei einem Differenzdruck Δp 1 bar 1 Liter Wasser durchfliesst.
Kv Faktor m3/h
Dieser Faktor entspricht dem kv Faktor, wird jedoch in m3/h angegeben.
Cv Faktor US gal/min
Dieser Faktor ist analog des kv oder Kv Wertes, jedoch basierend auf angelsächsischen Masssystem US-Gallons / Minute. Der Faktor gibt an wieviele US gal/min Wasser von 60°F (15.6 °C) bei einem
Der Normvolumenstrom wird nach ISO 6358 gemessen und in Nl/min angegeben. Gemessen wird das Volumen welches die Luftmenge beansprucht, bei einer Temperatur von 20 °C und einer relativen Luftfeuchtigkeit von 65% unter atmosphärischem Druck. Der Normvolumenstrom Qn wird folgendermasse gemessen: Der Eingangsdruck p1 wird auf 6 bar eingestellt und den Ausgangsdruck p2 auf 5 bar. Damit dieser Differenzdruck Δp von 1 bar entsteht wird am Ende der Messleitung eine verstellbare Drossel eingebaut, die den nötigen Staudruck aufbaut.
kv Faktor dm3/min
Metrische Angabe in "Liter / Minute" entspricht dm3/min und wird mit 5 °C bis 30 °C warmem Wasser gemessen. Der kv Wert hat den Zahlenwert 1, wenn pro Minute bei einem Differenzdruck Δp 1 bar 1 Liter Wasser durchfliesst.
Kv Faktor m3/h
Dieser Faktor entspricht dem kv Faktor, wird jedoch in m3/h angegeben.
Cv Faktor US gal/min
Dieser Faktor ist analog des kv oder Kv Wertes, jedoch basierend auf angelsächsischen Masssystem US-Gallons / Minute. Der Faktor gibt an wieviele US gal/min Wasser von 60°F (15.6 °C) bei einem

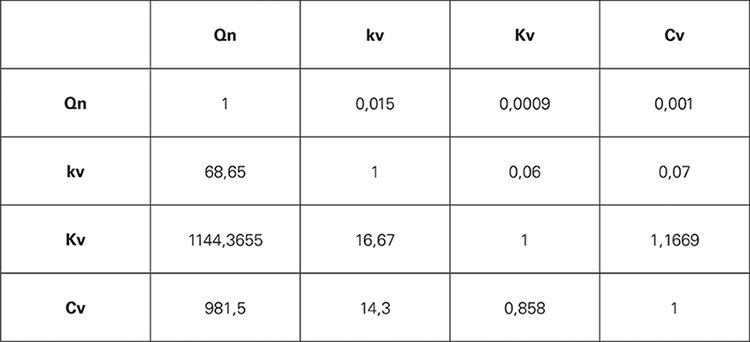

Umrechnungsfaktoren der verschiedenen Durchflusseinheiten

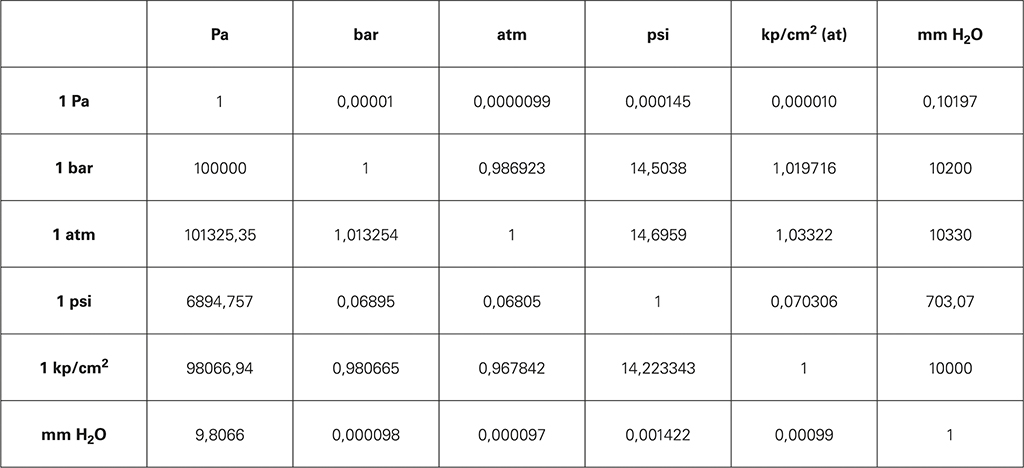

- Pa Pascal
- bar Bar
- atm physikalische Atmosphäre
- psi englisches Pfund pro Quadratzoll
- kp/cm2 Kilopond pro Quadratzentimeter
- at technische Atmosphäre
- mm H2O Millimeter Wassersäule

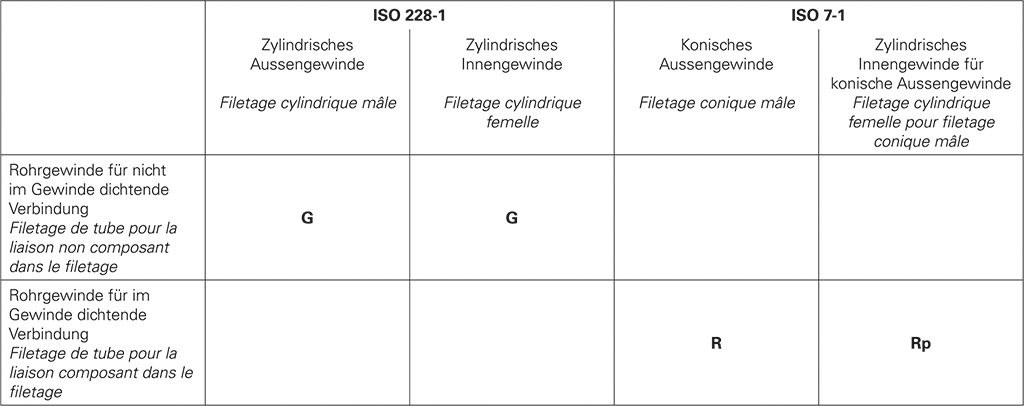

Gewindenorm mit Kurzzeichen für Rohrgewinde

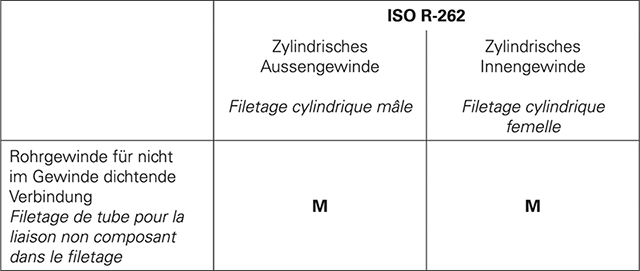

Gewindenorm mit Kurzzeichen für metrische Gewinde
Gewindenorm mit Kurzzeichen für metrische Gewinde

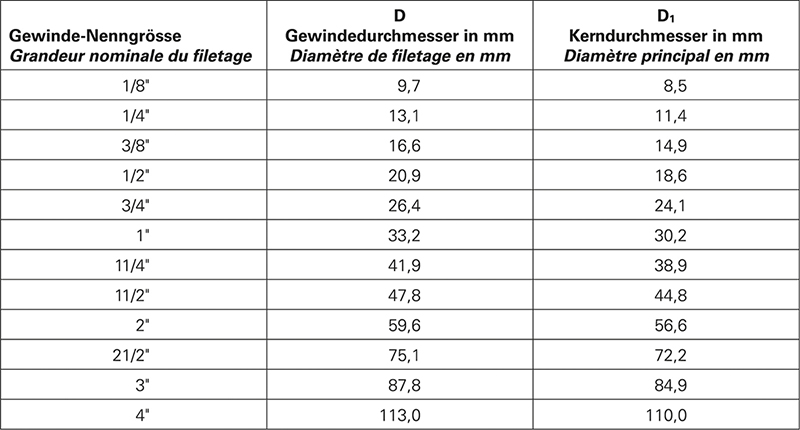

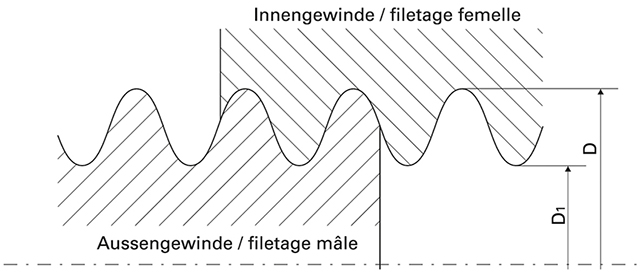

Richtwerte zur Bestimmung der Gewindegrössen nach ISO 228-1

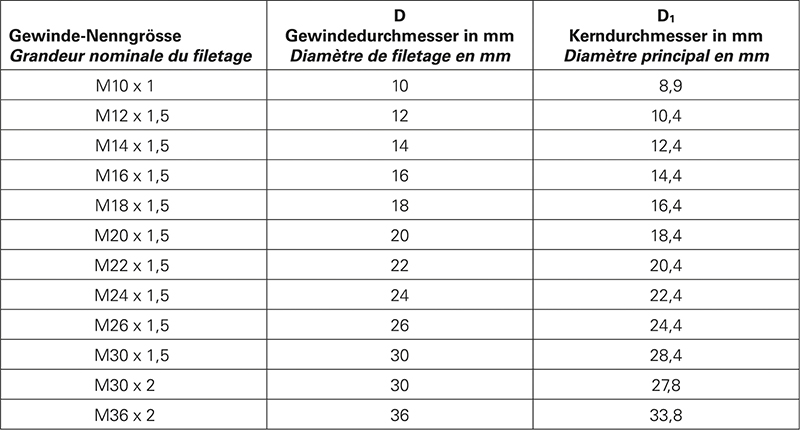

Richtwerte zur Bestimmung der Gewindegrössen nach ISO R-262
Richtwerte zur Bestimmung der Gewindegrössen nach ISO R-262
Elastomere
Thermoplaste
*Auswahl eingetragener Warenzeichen
| Chemische Bezeichnung | Kurzbezeichnung | Handelsnamen * |
| Ethylen-Propylen-Dien-Kautschuk | EPDM | Dutral® Vistalon® |
| Perfluor-Kautschuk | FFPM | Kalrez® Chemraz® |
| Fluor-Kautschuk | FPM | Viton® Tecnoflon® |
| Acrylnitril-Butadien-Kautschuk | NBR | Perbunan® Europrene® |
Thermoplaste
| Chemische Bezeichnung | Kurzbezeichnung | Handelsnamen * |
| Acrylnitril-Butadien-Styrol |
ABS | Novodor® Terluran® |
| Polyamid | PA | Nylon® Rilsan® |
| Polybutylenterephthalat | PBT | Pocan® Crastin® |
| Polycarbonat | PC | Lexan® Makrolon® |
| Polyethylen | PE | Hostalen® Baylon® |
| Polyetheretherketon | PEEK | Viktrex® Ultrax® |
| Polyetherimid | PEI | Ultem® Sustatec PEI® |
| Polyoxymethylen (Polyacetat) | POM | Delrin® Hostaform® |
| Polyphenylenoxid | PPO | Noryl® Luranil® |
| Polyphenylensulfid | PPS | Fortron® TORELINA® |
| Polysulfon | PSU | Udel® Ultrason S® |
| Polytetrafluorethylen | PTFE | Teflon® Hostaflon® |
| Polyurethan | PU | Baydur® Moltopren® |
| Polyvinylchlorid | PVC | Vestolit® Hostalit® |
| Polyvinylidenfluorid | PVDF | Hylar® Dyflor® |
*Auswahl eingetragener Warenzeichen
AISI (USA) American Iron and Steel Institute
ANSI (USA) American National Standards Institute
ASTM (USA) American Society for Testing and Materials
ATEX (EU) Atmosphère Explosible
BAM (DE) Bundesanstalt für Materialforschung und -prüfung
BGA (DE) Bundesgesundheitsamt
CE (EU) Conformité Européen
CEN (EU) Comité Européen de Normalisation
CNOMO (FR) Comité de Normalisation des Outilages et Machines
CETOP (EU) Comité Européen des Transmissions Oléhydrauliques et Pneumatiques
DIN (DE) Deutsches Institut für Normung e.V.
DVGW (DE) Deutsche Vereinigung des Gas- und Wasserfaches e.V.
FDA (USA) Food and Drug AdministrationISO (Int.) International Organization for Standardization
NAMUR (DE) Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der chemischen Industrie
NSF (USA) National Science Foundation
Pneurop (EU) Comité Européen des Constructeurs de Compresseurs, Pompes à vide et Outillage pneumatique
SNV (CH) Schweizerische Normen-Vereinigung
SVGW (CH) Schweizerischer Verein des Gas und Wasserfachs
