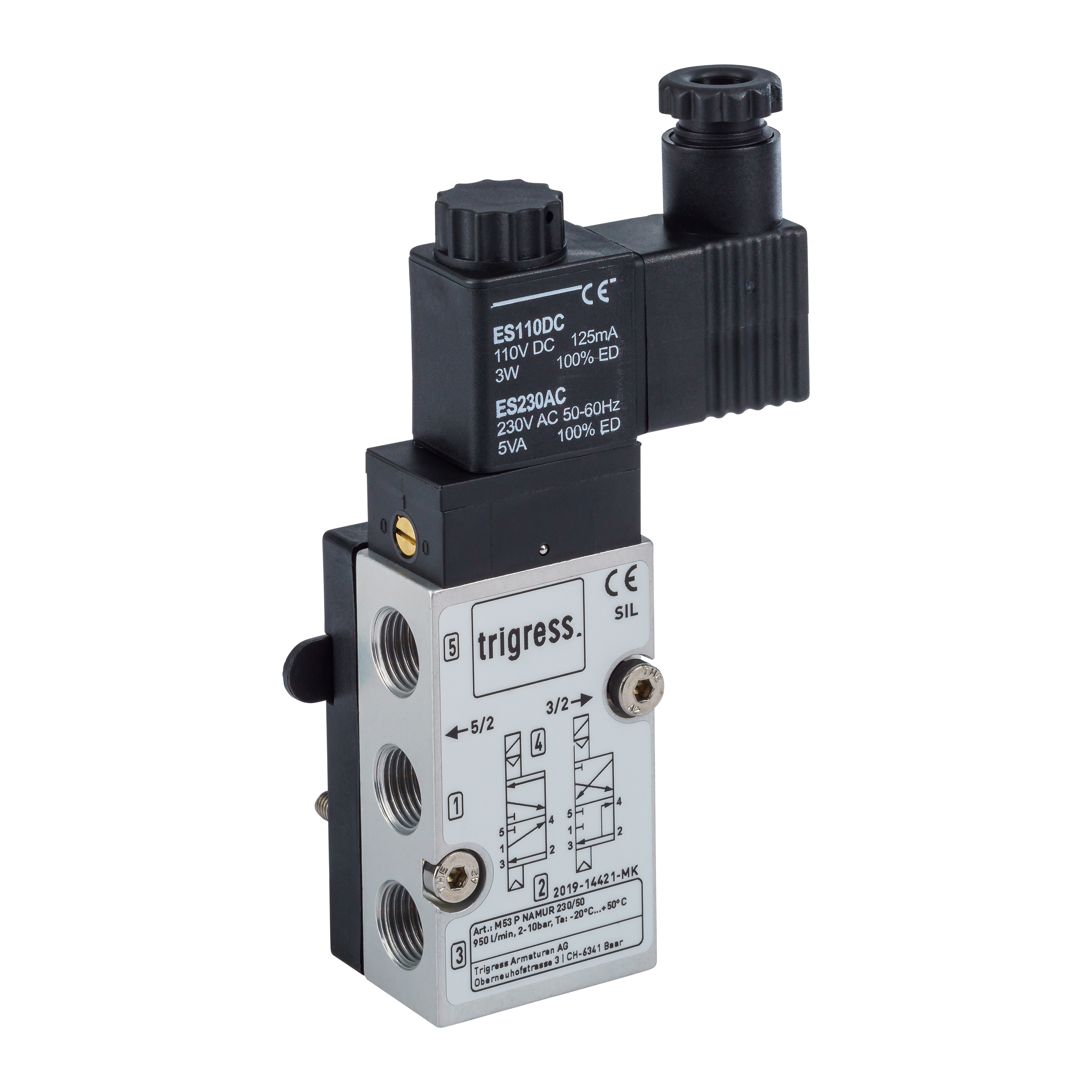

Magnetventil

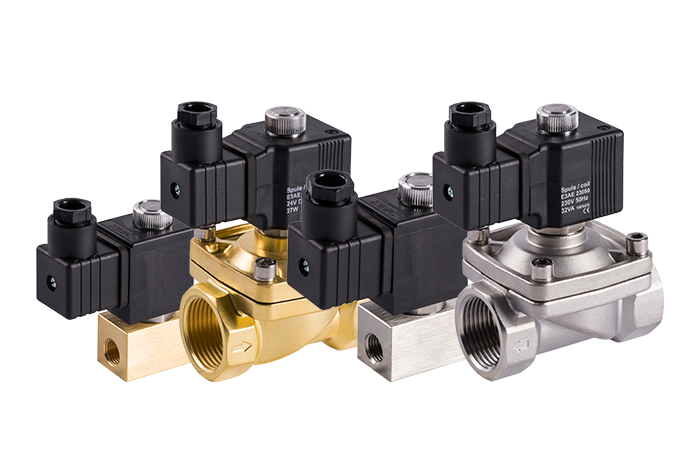

Magnetventile sind essenzielle Komponenten in zahlreichen industriellen Anwendungen, bei denen Flüssigkeiten oder Gase präzise gesteuert werden müssen. Doch je nach Anforderungen stehen verschiedene Arten von Magnetventilen zur Verfügung: direkt gesteuerte, servo gesteuerte und zwangsgesteuerte Ventile. Um das passende Magnetventil für Ihr Projekt zu wählen, ist es wichtig, den Unterschied zwischen diesen Ventiltypen zu kennen.

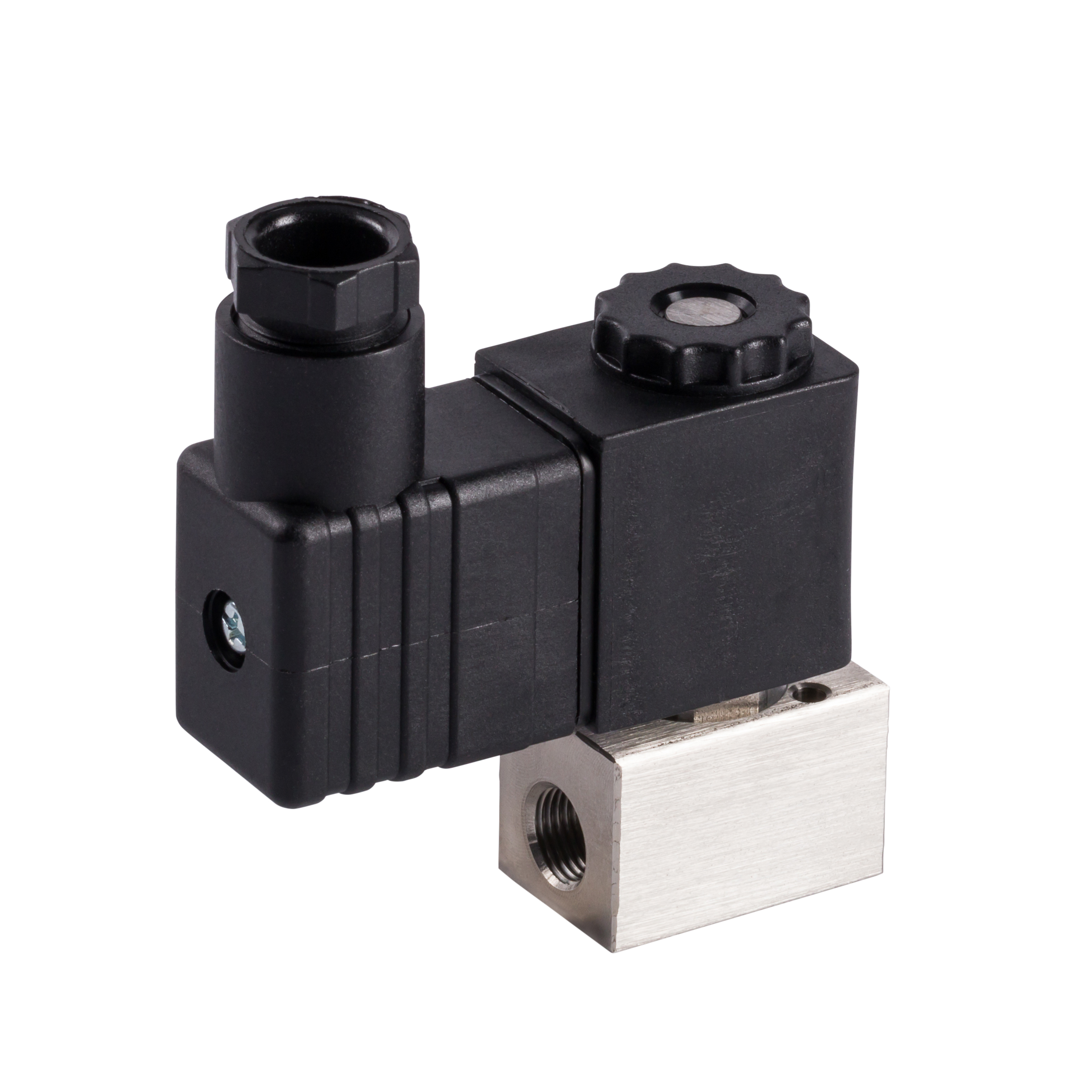

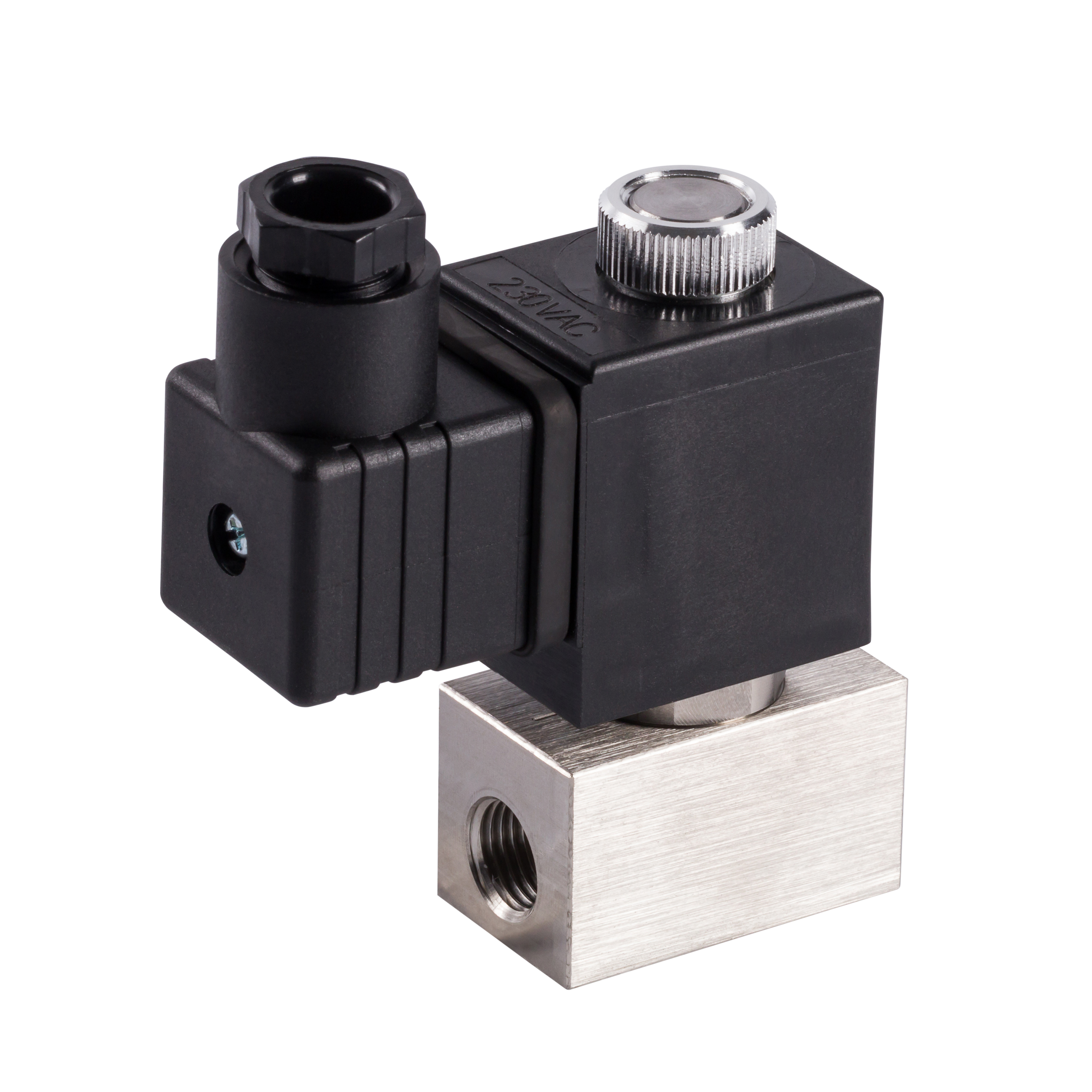

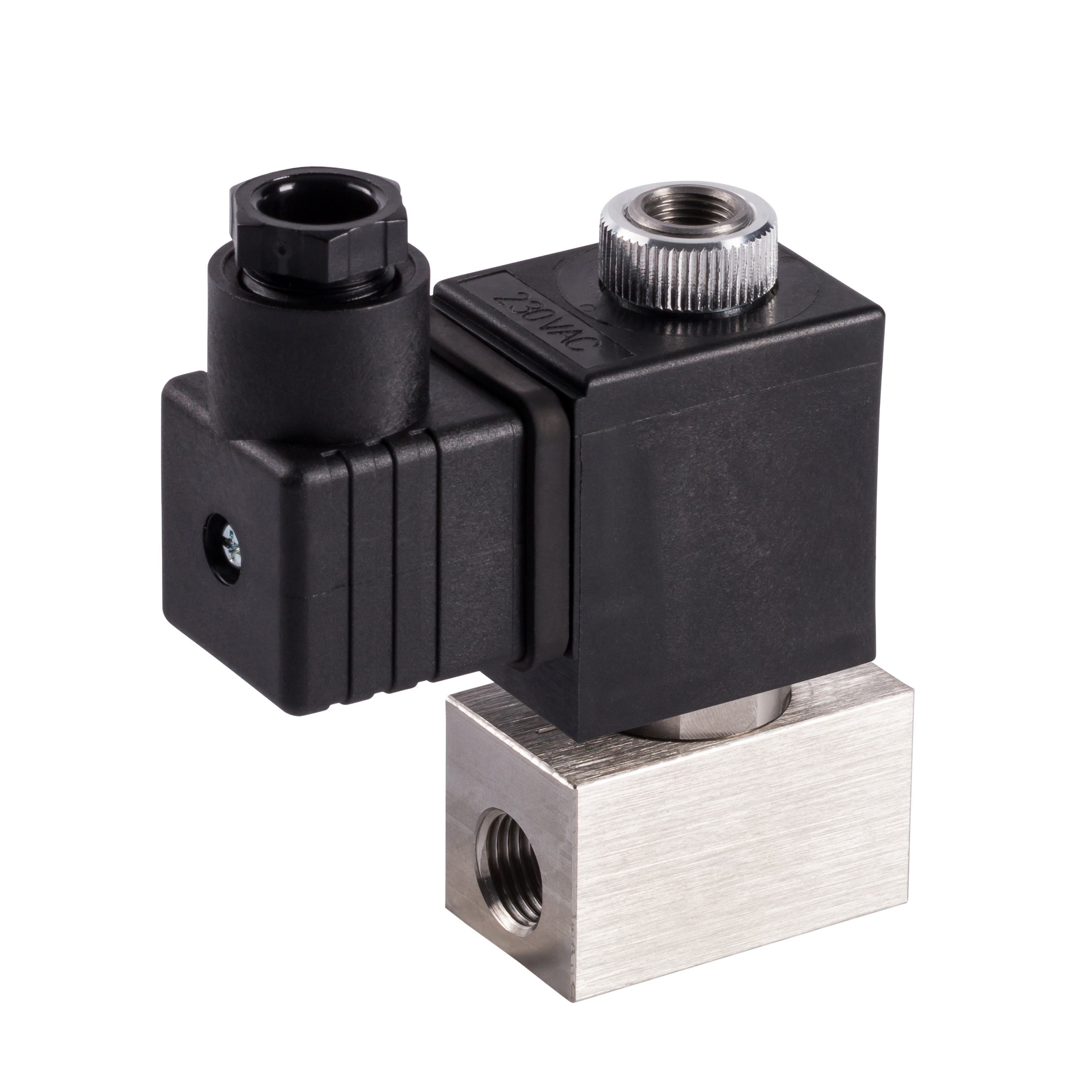

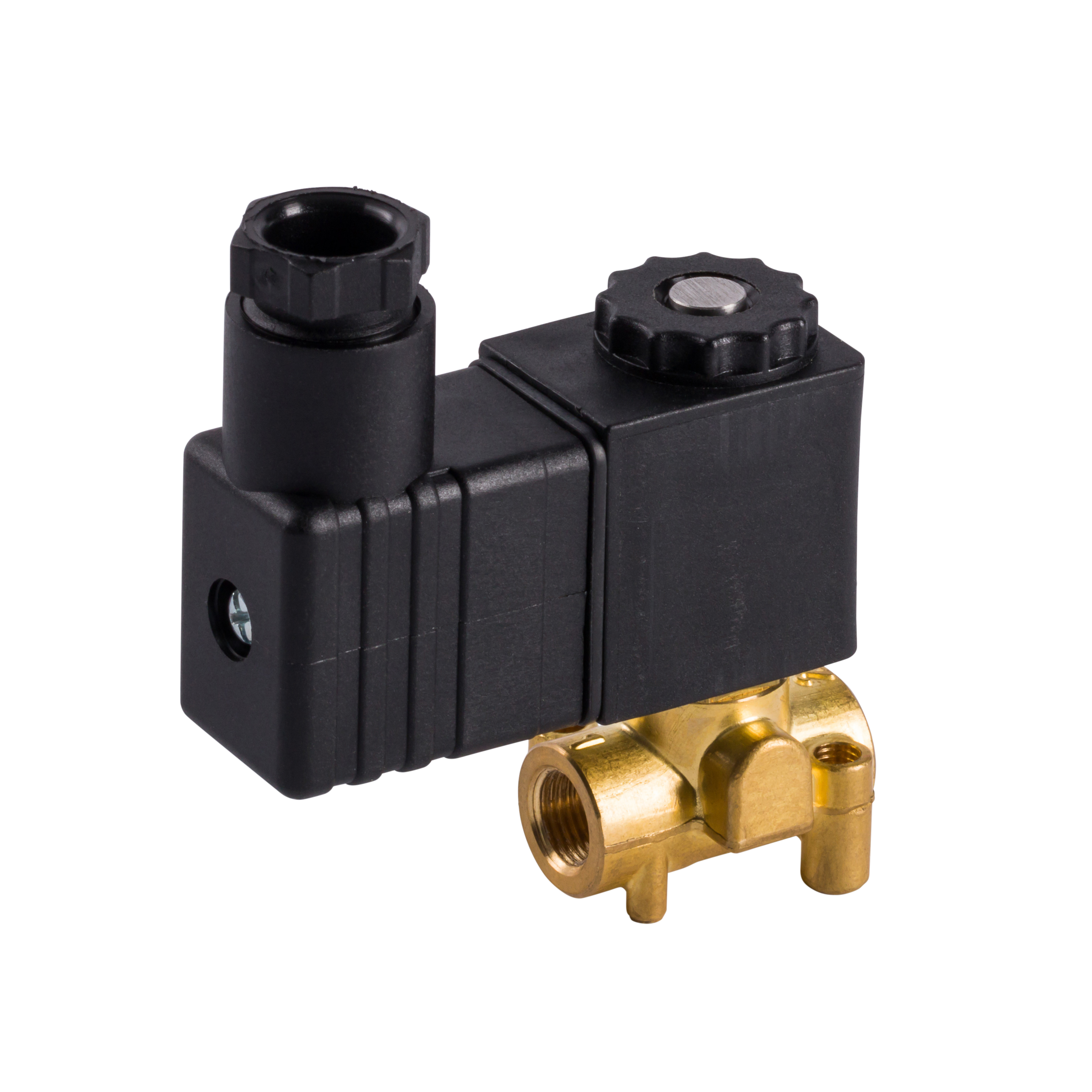

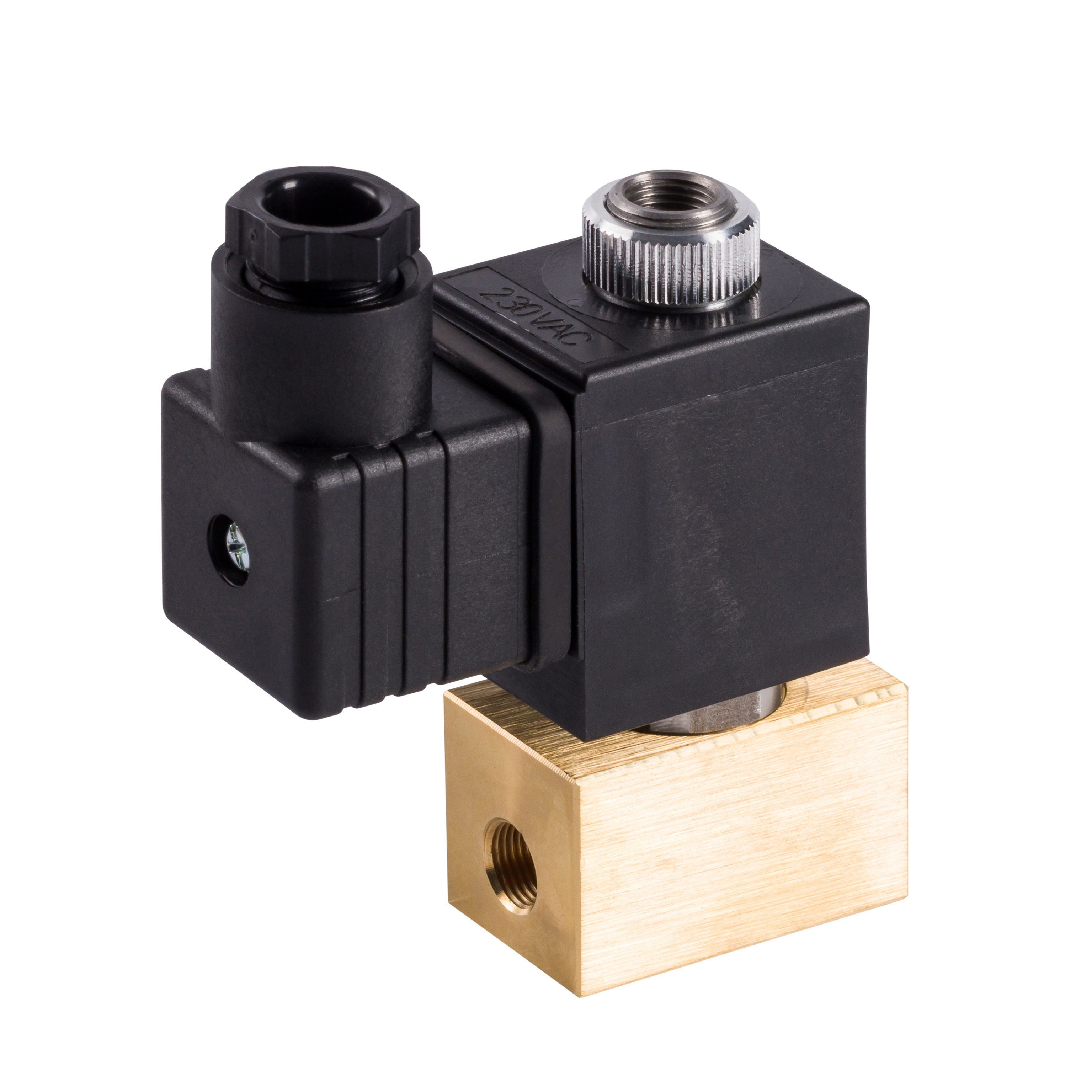

Wie funktionieren direkt gesteuerte Magnetventile?
Bei direkt gesteuerten Magnetventilen wird das Ventil direkt durch die Magnetspule betätigt. Sobald die Spule mit Spannung versorgt wird, erzeugt sie ein Magnetfeld, das den Plunger / Anker anhebt oder absenkt. Dieser direkte Mechanismus ermöglicht es dem Ventil, unabhängig von einem Differenzdruck in der Leitung zu arbeiten. Das bedeutet, dass das Ventil auch bei einem sehr geringen oder sogar keinem Vordruck zuverlässig funktioniert.
Vorteile von direkt gesteuerten Magnetventilen
- Unabhängig vom Differenzdruck: Im Gegensatz zu servo gesteuerten Ventiltypen benötigen direkt gesteuerte Ventile keinen Mindestdruck, um zu funktionieren. Dies macht sie zur perfekten Wahl für Anwendungen mit niedrigem Drücken oder bei Vakuumanwendungen.
- Kleine Nennweite grosser Druck: Direkt gesteuerte Magnetventile bieten eine zuverlässige Lösung zur Steuerung von Flüssigkeiten und Gasen, insbesondere in Anwendungen mit kleinen Nennweiten und hohen Drücken.
- Schnelle Schaltzeiten: Die direkte Betätigung des Ventils sorgt für eine schnelle Öffnung oder Schliessung. Dies ist besonders vorteilhaft in Prozessen, die eine präzise Steuerung erfordern.
- Kompakte Bauweise: Durch ihre einfache Konstruktion sind direkt gesteuerte Magnetventile oft kompakter und platzsparender als andere Ventiltypen.
Anwendungen von direkt gesteuerten Magnetventilen
Direkt gesteuerte Magnetventile werden häufig in Bereichen eingesetzt, in denen schnelle und präzise Steuerungen bei niedrigem Drücken notwendig sind. Dazu gehören:
- Medizintechnik: Zur präzisen Dosierung von Flüssigkeiten und Gasen.
- Labor- und Analysegeräte: Für genaue Steuerung von Medien in Laborprozessen.
- Vakuumsysteme: Aufgrund ihrer Fähigkeit, ohne Differenzdruck zu arbeiten, sind sie ideal für Anwendungen in Vakuumsystemen geeignet.
- Wasseraufbereitung: Zur Kontrolle des Wasserflusses in kleineren Systemen.

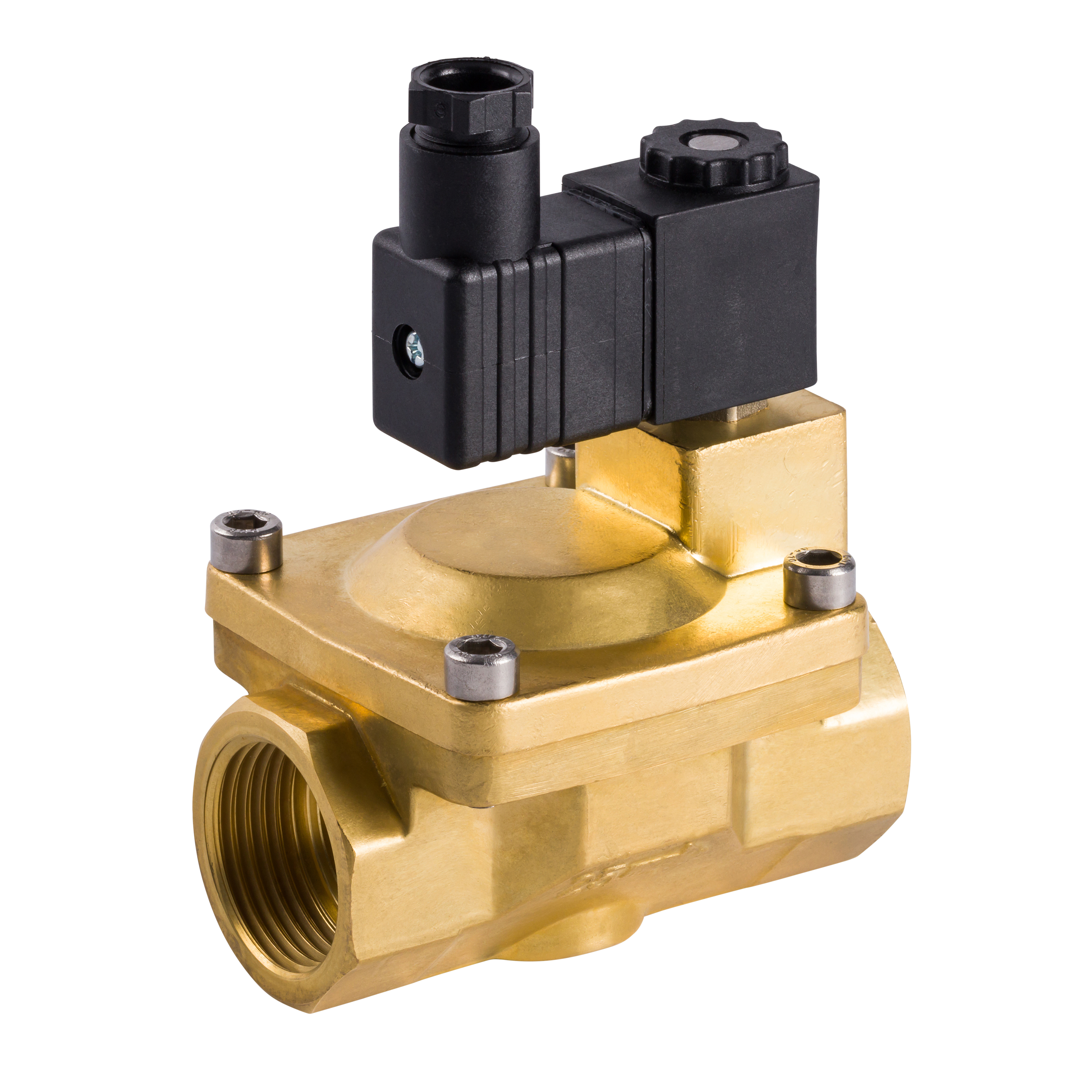

Wie funktionieren servo gesteuerte Magnetventile?
Im Gegensatz zu direkt gesteuerten Ventilen benötigen servo gesteuerte Magnetventile eine Druckdifferenz, um das Ventil zu öffnen oder zu schliessen. Der notwendige Mindestdruck wird im Datenblatt als zulässiges Delta P angegeben. Das Magnetventil arbeitet durch einen Vorsteuermechanismus: Das Magnetsystem steuert lediglich den Steuerkanal, das den Druckausgleich der Membran (Hauptdichtelement) bewirkt.
Sobald die Membran durch den Mediumsdruck entlastet wird, hebt sich das Hauptdichtungselement und ermöglicht den Durchfluss. Das bedeutet, dass die Magnetspule selbst nur eine Vorsteuerfunktion erfüllt, während der tatsächliche Schaltvorgang durch den Druckunterschied des Mediums erfolgt.
Vorteile von servo gesteuerten Magnetventilen
- Energieeffizienz: Da das Ventil durch den Druck des Mediums gesteuert wird, benötigt die Magnetspule weniger Energie. Das spart Strom und reduziert die Betriebskosten.
- Längere Lebensdauer: Die indirekte Betätigung des Ventils durch den Mediumsdruck reduziert den mechanischen Verschleiss und verlängert die Lebensdauer des Ventils.
- Für höhere Drücke und Durchflüsse geeignet: Servo gesteuerte Magnetventile sind ideal für Systeme, die grosse Mengen von Flüssigkeiten oder Gasen unter hohem Druck verarbeiten müssen. Sie können bei hohen Drücken effizient arbeiten.
- Sanfter Schaltvorgang: Da das Hauptventil langsam durch den Druckunterschied geöffnet und geschlossen wird, entstehen weniger Stösse, was die Systemstabilität verbessert und Verschleiss minimiert.
Anwendungen von servo gesteuerten Magnetventilen
Servo gesteuerte Magnetventile finden in vielen Bereichen Anwendung, vor allem dort, wo hohe Drücke und grosse Durchflüsse kontrolliert werden müssen. Typische Einsatzbereiche sind:
- Heizungs- und Kühlungssysteme: In HLK-Anlagen werden sie verwendet, um den Fluss von Kühl- oder Heizmitteln zu regulieren und die Energieeffizienz zu steigern.
- Industrielle Bewässerungssysteme: Sie steuern den Wasserdurchfluss in grossen landwirtschaftlichen oder gewerblichen Bewässerungssystemen.
- Druckluftanlagen: Zur präzisen Steuerung von Druckluft in pneumatischen Systemen, um die Funktion von Maschinen und Werkzeugen zu gewährleisten.
- Wasseraufbereitungsanlagen: In industriellen Prozessen zur Wasseraufbereitung werden diese Ventile verwendet, um grosse Mengen Wasser effizient und präzise zu steuern.

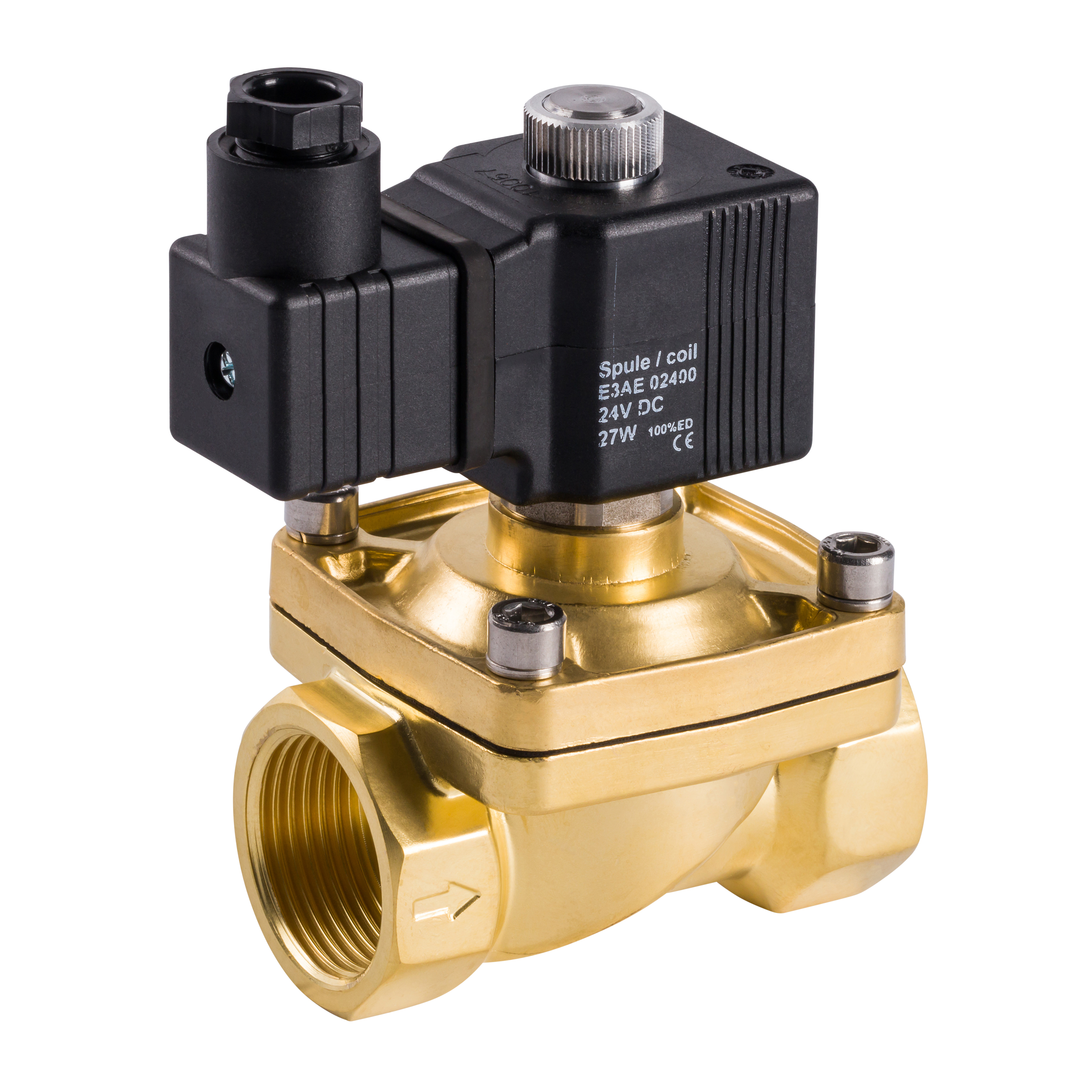

Wie funktionieren zwangsgesteuerte Magnetventile?
Zwangsgesteuerte Magnetventile kombinieren direkte und servo gesteuerte Funktionsprinzipien, um den zuverlässigen Betrieb auch bei sehr niedrigen Drücken oder ohne Mindestdruck sicherzustellen. Bei dieser Technik erfolgt die Ventilsteuerung durch eine direkte Verbindung zwischen Magnetanker und Hauptdichtelement, meist einer Membran oder einem Kolben. Dies bedeutet, dass die Magnetspule das Ventil unabhängig vom Differenzdruck öffnen oder schliessen kann.
Sobald die Magnetspule mit Spannung versorgt wird, hebt sich der Magnetanker/Plunger und zieht die Membran an, wodurch das Ventil geöffnet wird. Dieser Mechanismus funktioniert auch dann, wenn nur ein sehr geringer oder kein Differenzdruck vorhanden ist, was bei servo gesteuerten Ventilen nicht der Fall wäre.
Vorteile von zwangsgesteuerten Magnetventilen
- Unabhängig vom Differenzdruck: Zwangsgesteuerte Magnetventile benötigen im Gegensatz zu servo gesteuerten Ventilen keinen Mindestdruck, um zuverlässig zu arbeiten. Dies macht sie ideal für Systeme, in denen wechselnde oder sehr niedrige Drücke auftreten.
- Breites Einsatzspektrum: Dank ihrer Funktionsweise sind zwangsgesteuerte Magnetventile in einer Vielzahl von Anwendungen einsetzbar, von Niederdrucksystemen bis hin zu Hochdruckanwendungen.
- Hohe Zuverlässigkeit: Da der Magnetanker direkt mit der Hauptdichtung verbunden ist, kann das Ventil immer geöffnet oder geschlossen werden, unabhängig vom Druck im System. Dies gewährleistet eine hohe Betriebssicherheit, selbst unter schwierigen Bedingungen.
- Flexible Steuerung bei unterschiedlichen Medien: Diese Ventile eignen sich sowohl für gasförmige als auch für flüssige Medien, was ihre Anwendungsvielfalt weiter erhöht.
Anwendungen von zwangsgesteuerten Magnetventilen
Zwangsgesteuerte Magnetventile finden sich in einer Vielzahl von industriellen und gewerblichen Anwendungen, besonders dort, wo es auf eine zuverlässige Steuerung ohne Mindestdruck ankommt. Zu den typischen Anwendungsgebieten gehören:
- Wasser- und Abwassertechnik: Zur Steuerung von Flüssigkeitsflüssen in Niederdruck- oder Hochdrucksystemen, z.B. bei der Wasseraufbereitung oder Abwasserentsorgung.
- Heizungs-, Lüftungs- und Klimasysteme (HLK): Zwangsgesteuerte Ventile steuern den Kühlmittel- oder Wasserfluss unabhängig von Druckschwankungen im System, was sie für HLK-Anlagen besonders geeignet macht.
- Medizintechnik: In medizinischen Geräten oder Analyseinstrumenten, bei denen präzise Steuerungen notwendig sind, unabhängig vom Druckniveau.
- Automatisierungstechnik: In pneumatischen oder hydraulischen Systemen, bei denen wechselnde Druckverhältnisse auftreten, sorgen zwangsgesteuerte Magnetventile für eine konstante Steuerung.
