Push-In Verschraubungen, Messing vernickelt, Serie MA

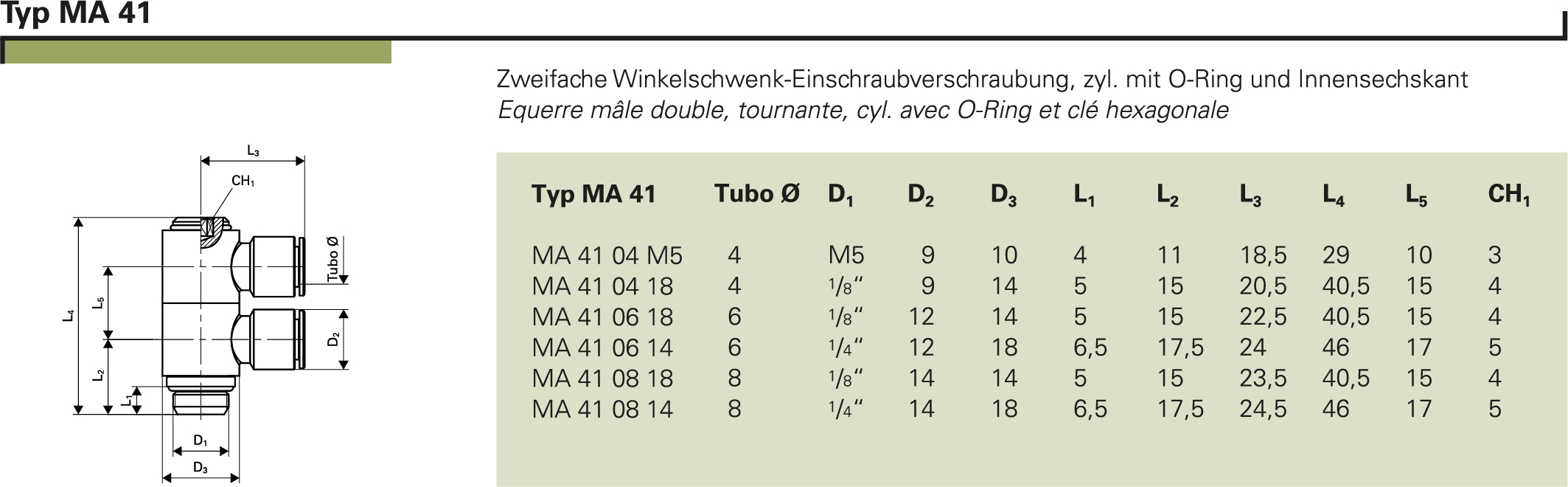

Zweifache L-Schwenkverschraubung, zyl. mit O-Ring und Innensechskant, Messing vernickelt, MA 41
Push-In Verschraubung in Messing vernickelt für neutrale gasförmigen und flüssige Medien mit Einsatz in der Automation und allgemeinen Verbindungstechnik. Durch kleine Dimensionen können kompakte Lösungen realisiert werden. Geeignet für einen Temperaturbereich von -20° bis 80°C und einen Druckbereich von -0.99 bis 20bar. Diese Metallausführung bietet eine äusserst robuste Verschraubunglösung, welche mit unseren hochwertigen PE - Polyethylen, PA - Polyamid, PU - Polyurethan und PTFE - Schläuche verbaut werden kann.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: -0.99 bis max. 20 bar
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +80°C
- Körper: Messing vernickelt
- Lösering: Messing vernickelt
- Spannzange: Edelstahl 1.4310
- Gewindeanschluss: zylindrisch nach ISO 228-1, metrisch nach ISO-262
- O-Ring: NBR
- Dokumentation: Serie_MA
CHF 14.20*
Produktnummer:
MA 41 04 M5
Verfügbarkeit: Lieferzeit 3-4 Wochen
Lager
Artikelnummer
Gewinde
Schlauch
Ab
1
CHF 14.20*
Ab
10
CHF 13.06*
Ab
20
CHF 12.07*
Ab
40
CHF 10.65*
Ab
1
CHF 15.80*
Ab
10
CHF 14.54*
Ab
20
CHF 13.43*
Ab
40
CHF 11.85*
Ab
1
CHF 16.10*
Ab
10
CHF 14.81*
Ab
20
CHF 13.69*
Ab
40
CHF 12.08*
Ab
1
CHF 17.10*
Ab
10
CHF 15.73*
Ab
20
CHF 14.54*
Ab
40
CHF 12.83*
Ab
1
CHF 17.65*
Ab
10
CHF 16.24*
Ab
20
CHF 15.00*
Ab
40
CHF 13.24*
Ab
1
CHF 18.65*
Ab
10
CHF 17.16*
Ab
20
CHF 15.85*
Ab
40
CHF 13.99*
| Betriebsdruck: | -0.99 bis max. 20 bar |
|---|---|
| Medium: | Gase, Flüssigkeiten |
| Temperaturbereich: | -20° bis max. +80°C |
| Körper: | Messing vernickelt |
| Lösering: | Messing vernickelt |
| Spannzange: | Edelstahl 1.4310 |
| Gewindeanschluss: | zylindrisch nach ISO 228-1 |
| O-Ring: | NBR |
| Dokumentation: | Serie_MA |
|---|
