Push-In Verschraubungen,Kunststoff POM, Serie MB

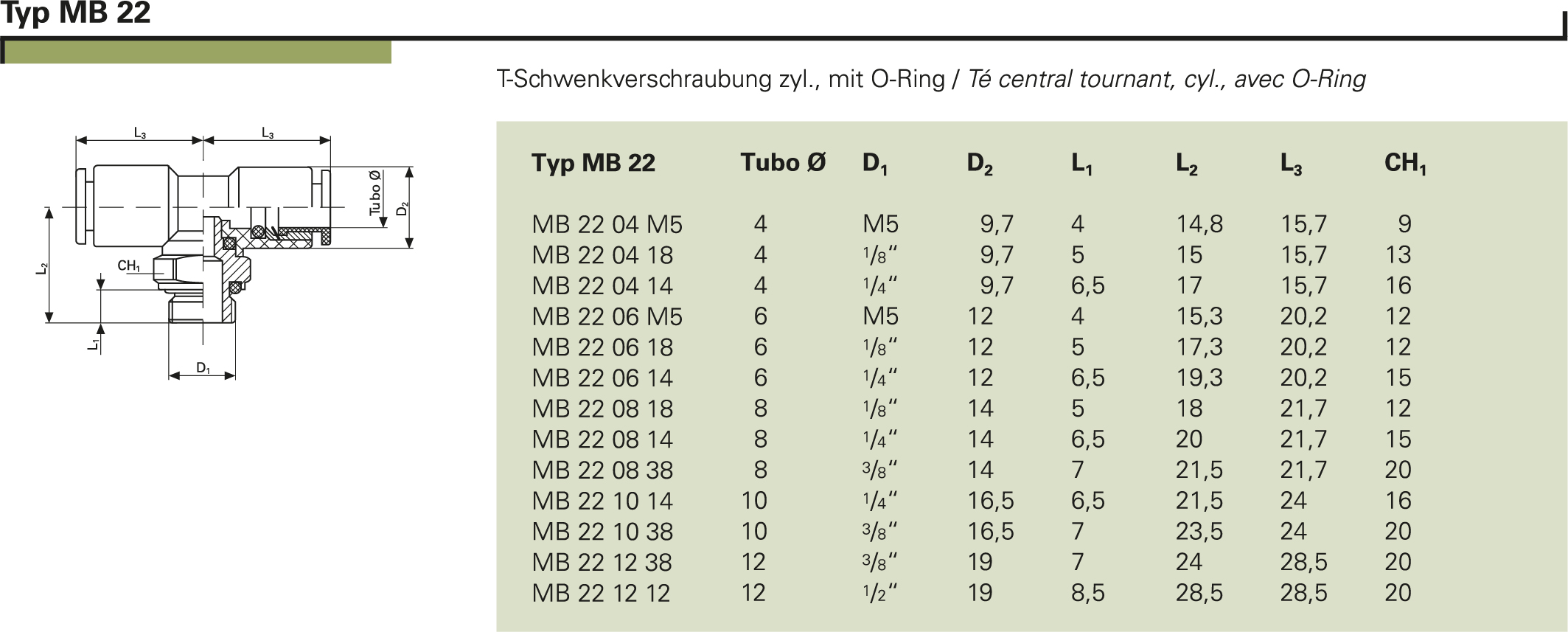

T-Schwenkverschraubung zyl., mit O-Ring, POM, MB 22

Steckverschraubung in POM Kunststoff
Typ MB 22
Steckverschraubung in POM Kunststoff
Typ MB 22
Push-In Verschraubung mit Kunststoffkörper und Gewindeanschlüsse in Messing vernickelt für neutrale gasförmigen und flüssige Medien mit Einsatz in der Automation und allgemeinen Verbindungstechnik. Geeignet für einen Temperaturbereich von -20° bis 70°C und einen Druckbereich von -0.99 bis 18bar. Durch kleine Dimensionen können kompakte Lösungen realisiert werden. Die Verschraubung kann mit unseren hochwertigen PE - Polyethylen, PA - Polyamid, PU - Polyurethan und PTFE - Schläuche verbaut werden kann.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
  • Betriebsdruck: -0.99 bis max. 18 bar
  • Medium: Gase, Flüssigkeiten
  • Temperaturbereich: -20° bis max. +70°C
  • Körper: POM
  • Lösering: POM
  • Gewinde: Messing vernickelt
  • Spannzange: Edelstahl 1.4310
  • Gewindeanschluss: zylindrisch nach ISO 228-1, metrisch nach ISO-262
  • O-Ring: NBR
Gewinde
Schlauch

CHF 6.45*

Produktnummer: MB 22 08 14

Verfügbarkeit: Lieferzeit 3-4 Wochen

Lager

Artikelnummer

Gewinde

Schlauch

MB 22 04 M5

M5
4 mm
0.01 kg
25

CHF 5.55*

3D
Ab 1
CHF 5.55*
Ab 25
CHF 5.11*
Ab 50
CHF 4.72*
Ab 100
CHF 4.16*

MB 22 06 M5

M5
6 mm
0.01 kg
25

CHF 5.60*

3D
Ab 1
CHF 5.60*
Ab 25
CHF 5.15*
Ab 50
CHF 4.76*
Ab 100
CHF 4.20*

MB 22 04 18

G1/8"
4 mm
0.01 kg
25

CHF 5.35*

3D
Ab 1
CHF 5.35*
Ab 25
CHF 4.92*
Ab 50
CHF 4.55*
Ab 100
CHF 4.01*

MB 22 06 18

G1/8"
6 mm
0.01 kg
25

CHF 5.35*

3D
Ab 1
CHF 5.35*
Ab 25
CHF 4.92*
Ab 50
CHF 4.55*
Ab 100
CHF 4.01*

MB 22 08 18

G1/8"
8 mm
0.01 kg
25

CHF 5.95*

3D
Ab 1
CHF 5.95*
Ab 25
CHF 5.47*
Ab 50
CHF 5.06*
Ab 100
CHF 4.46*

MB 22 04 14

G1/4"
4 mm
0.01 kg
25

CHF 5.65*

3D
Ab 1
CHF 5.65*
Ab 25
CHF 5.20*
Ab 50
CHF 4.80*
Ab 100
CHF 4.24*

MB 22 06 14

G1/4"
6 mm
0.02 kg
25

CHF 5.65*

3D
Ab 1
CHF 5.65*
Ab 25
CHF 5.20*
Ab 50
CHF 4.80*
Ab 100
CHF 4.24*

MB 22 08 14

G1/4"
8 mm
0.02 kg
25

CHF 6.45*

3D
Ab 1
CHF 6.45*
Ab 25
CHF 5.93*
Ab 50
CHF 5.48*
Ab 100
CHF 4.84*

MB 22 10 14

G1/4"
10 mm
0.02 kg
25

CHF 8.65*

3D
Ab 1
CHF 8.65*
Ab 25
CHF 7.96*
Ab 50
CHF 7.35*
Ab 100
CHF 6.49*

MB 22 08 38

G3/8"
8 mm
0.03 kg
25

CHF 7.45*

3D
Ab 1
CHF 7.45*
Ab 25
CHF 6.85*
Ab 50
CHF 6.33*
Ab 100
CHF 5.59*

MB 22 10 38

G3/8"
10 mm
0.03 kg
25

CHF 9.10*

3D
Ab 1
CHF 9.10*
Ab 25
CHF 8.37*
Ab 50
CHF 7.74*
Ab 100
CHF 6.83*

MB 22 12 38

G3/8"
12 mm
10

CHF 9.10*

Ab 1
CHF 9.10*
Ab 10
CHF 8.37*
Ab 20
CHF 7.74*
Ab 40
CHF 6.83*

MB 22 12 12

G1/2"
12 mm
10

CHF 9.65*

Ab 1
CHF 9.65*
Ab 10
CHF 8.88*
Ab 20
CHF 8.20*
Ab 40
CHF 7.24*
Dokumentation: Serie_MB
