Push-On Verschraubungen, Messing vernickelt, Serie MC

Winkel-Einschraubverschraubung konisch, Messing vernickelt, MC 16

Push-On, Schnellverschraubung, Schlauchverschraubung mit Überwurfmutter Messing vernickelt

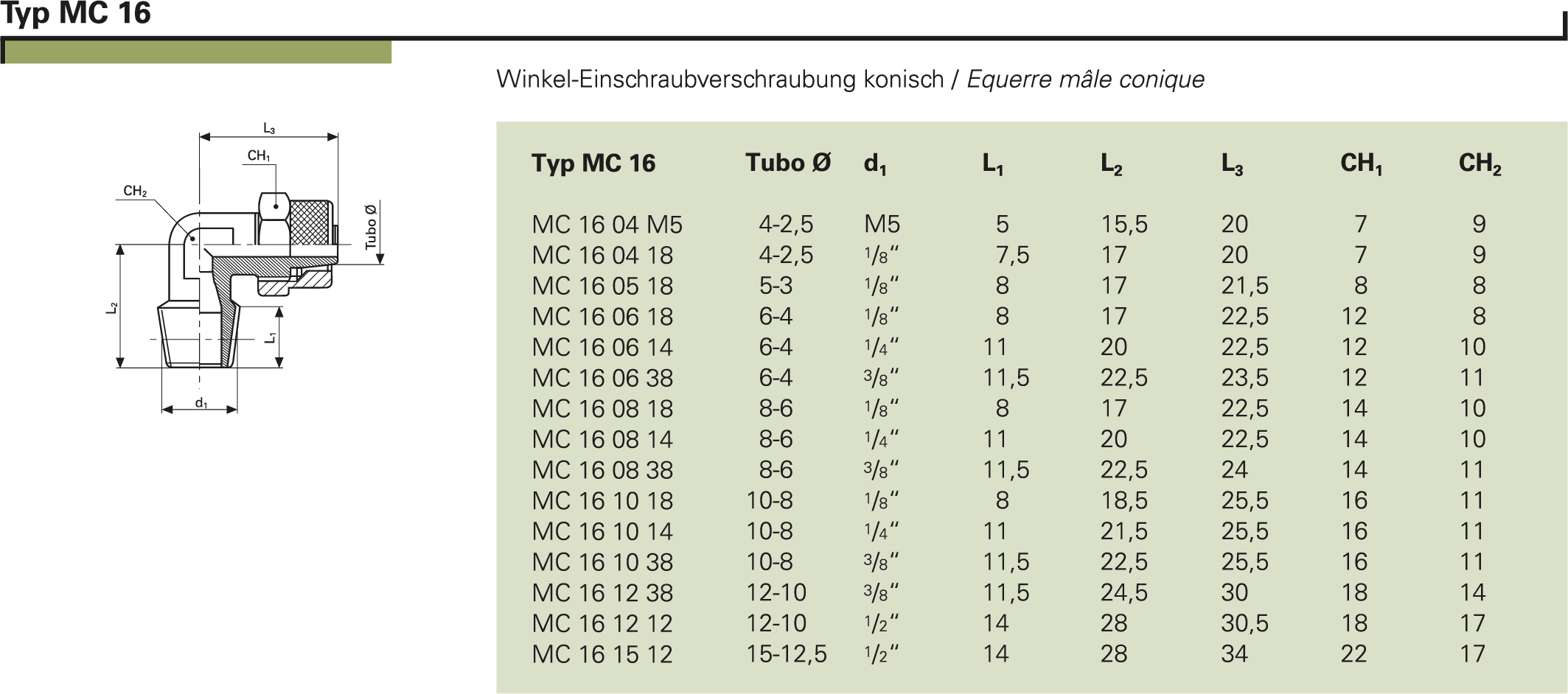

Typ MC 16
Push-On, Schnellverschraubung, Schlauchverschraubung mit Überwurfmutter Messing vernickelt
Typ MC 16
Push-On Verschraubung in Messing vernickelt für neutrale gasförmigen und flüssige Medien mit Einsatz in der Automation und allgemeinen Verbindungstechnik. Geeignet für einen Temperaturbereich von -40° bis 150°C und einen Druckbereich von -0.99 bis 20bar. Die Verbindung zum Schlauch wird durch die Formschlüssigkeit erreicht, welche speziell im Unterdruckbereich höchsten Anforderungen entspricht. Die Verschraubung kann mit unseren hochwertigen PE - Polyethylen, PA - Polyamid, PU - Polyurethan und PTFE - Schläuche verbaut werden kann.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
  • Betriebsdruck: max. 25 bar
  • Medium: Gase, Flüssigkeiten
  • Temperaturbereich: -40° bis max. +150°C
  • Körper: Messing vernickelt
  • Gewindeanschluss: konisch nach ISO 7-1, metrisch nach ISO-262
Gewinde
Schlauch

CHF 5.95*

Produktnummer: MC 16 10 18

Verfügbarkeit: Sofort verfügbar

Lager

Artikelnummer

Gewinde

Schlauch

MC 16 04 M5

M5
4 - 2.5 mm
50

CHF 2.75*

3D
Ab 1
CHF 2.75*
Ab 50
CHF 2.53*
Ab 100
CHF 2.34*
Ab 200
CHF 2.06*

MC 16 04 18

R1/8"
4 - 2.5 mm
50

CHF 2.75*

3D
Ab 1
CHF 2.75*
Ab 50
CHF 2.53*
Ab 100
CHF 2.34*
Ab 200
CHF 2.06*

MC 16 05 18

R1/8"
5 - 3 mm
50

CHF 2.00*

3D
Ab 1
CHF 2.00*
Ab 50
CHF 1.84*
Ab 100
CHF 1.70*
Ab 200
CHF 1.50*

MC 16 06 18

R1/8"
6 - 4 mm
50

CHF 1.80*

3D
Ab 1
CHF 1.80*
Ab 50
CHF 1.66*
Ab 100
CHF 1.53*
Ab 200
CHF 1.35*

MC 16 08 18

R1/8"
8 - 6 mm
50

CHF 2.20*

3D
Ab 1
CHF 2.20*
Ab 50
CHF 2.02*
Ab 100
CHF 1.87*
Ab 200
CHF 1.65*

MC 16 10 18

R1/8"
10 - 8 mm
25

CHF 5.95*

3D
Ab 1
CHF 5.95*
Ab 25
CHF 5.47*
Ab 50
CHF 5.06*
Ab 100
CHF 4.46*

MC 16 06 14

R1/4"
6 - 4 mm
50

CHF 2.00*

3D
Ab 1
CHF 2.00*
Ab 50
CHF 1.84*
Ab 100
CHF 1.70*
Ab 200
CHF 1.50*

MC 16 08 14

R1/4"
8 - 6 mm
50

CHF 2.35*

3D
Ab 1
CHF 2.35*
Ab 50
CHF 2.16*
Ab 100
CHF 2.00*
Ab 200
CHF 1.76*

MC 16 10 14

R1/4"
10 - 8 mm
25

CHF 3.20*

3D
Ab 1
CHF 3.20*
Ab 25
CHF 2.94*
Ab 50
CHF 2.72*
Ab 100
CHF 2.40*

MC 16 06 38

R3/8"
6 - 4 mm
25

CHF 3.90*

3D
Ab 1
CHF 3.90*
Ab 25
CHF 3.59*
Ab 50
CHF 3.32*
Ab 100
CHF 2.93*

MC 16 08 38

R3/8"
8 - 6 mm
25

CHF 3.80*

3D
Ab 1
CHF 3.80*
Ab 25
CHF 3.50*
Ab 50
CHF 3.23*
Ab 100
CHF 2.85*

MC 16 10 38

R3/8"
10 - 8 mm
25

CHF 4.10*

3D
Ab 1
CHF 4.10*
Ab 25
CHF 3.77*
Ab 50
CHF 3.49*
Ab 100
CHF 3.08*

MC 16 12 38

R3/8"
12 - 10 mm
25

CHF 5.35*

3D
Ab 1
CHF 5.35*
Ab 25
CHF 4.92*
Ab 50
CHF 4.55*
Ab 100
CHF 4.01*

MC 16 12 12

R1/2"
12 - 10 mm
25

CHF 7.15*

3D
Ab 1
CHF 7.15*
Ab 25
CHF 6.58*
Ab 50
CHF 6.08*
Ab 100
CHF 5.36*

MC 16 15 12

R1/2"
15 - 12.5 mm
10

CHF 8.45*

3D
Ab 1
CHF 8.45*
Ab 10
CHF 7.77*
Ab 20
CHF 7.18*
Ab 40
CHF 6.34*
Dokumentation: Serie_MC
