Drossel- und Drosselrückschlagventil, Messing vernickelt, Serie MV

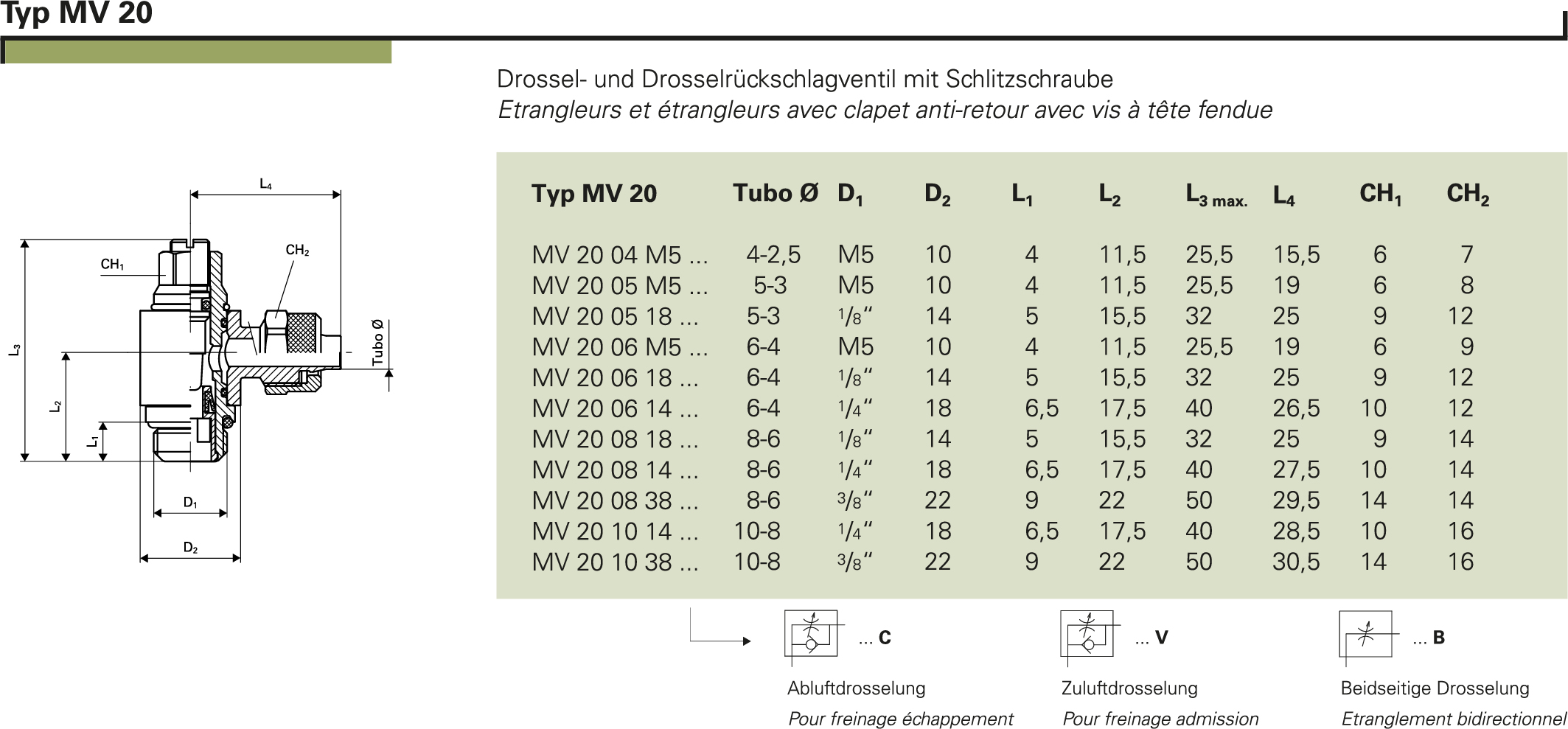

Drossel- und Drosselrückschlagventil mit Schlitzschraube, Messing vernickelt, MV 20

Typ MV 20
Typ MV 20
Typ MV 20
Typ MV 20
Typ MV 20
Typ MV 20
Drosselrückschlagventile für die Einstellung der Geschwindigkeit von Zylindern, oder allgemein der Durchflussmengen. Die Ventile in Messing vernickelt, verfügen über eine optimale Einstellcharakteristik und können im Bereich von bis zu 10 bar und maximal 70°C eingesetzt werden. Umfangreiche Anschlussarten sind verfügbar, die Einstellung erfolgt über eine Rändelkopf oder Schlitzschraube.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
  • Betriebsdruck: 0 bis max. 10 bar
  • Medium: Gase, Flüssigkeiten
  • Temperaturbereich: 0° bis max. +70°C
  • Ventilkörper, Spindel: Messing vernickelt
  • O-Ring: NBR
  • Lippendichtung: NBR
  • Gewindeanschluss: zylindrisch nach ISO 228-1, metrisch nach ISO-262
Drosselfunktion
Aussengewinde
Schlauch

CHF 13.85*

Produktnummer: MV 20 06 18 C

Verfügbarkeit: Lieferzeit 3-4 Wochen

Lager

Artikelnummer

Drosselfunktion

Aussengewinde

Schlauch

MV 20 04 M5 C

Abluftdrosselung
M5
4 - 2.5 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 05 M5 C

Abluftdrosselung
M5
5 - 3 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 06 M5 C

Abluftdrosselung
M5
6 - 4 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 05 18 C

Abluftdrosselung
G1/8"
5 - 3 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 06 18 C

Abluftdrosselung
G1/8"
6 - 4 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 08 18 C

Abluftdrosselung
G1/8"
8 - 6 mm
10

CHF 14.05*

3D
Ab 1
CHF 14.05*
Ab 10
CHF 13.21*
Ab 20
CHF 12.22*
Ab 40
CHF 11.52*

MV 20 06 14 C

Abluftdrosselung
G1/4"
6 - 4 mm
10

CHF 16.00*

3D
Ab 1
CHF 16.00*
Ab 10
CHF 15.04*
Ab 20
CHF 13.92*
Ab 40
CHF 13.12*

MV 20 08 14 C

Abluftdrosselung
G1/4"
8 - 6 mm
10

CHF 16.20*

3D
Ab 1
CHF 16.20*
Ab 10
CHF 15.23*
Ab 20
CHF 14.09*
Ab 40
CHF 13.28*

MV 20 10 14 C

Abluftdrosselung
G1/4"
10 - 8 mm
10

CHF 16.60*

3D
Ab 1
CHF 16.60*
Ab 10
CHF 15.60*
Ab 20
CHF 14.44*
Ab 40
CHF 13.61*

MV 20 08 38 C

Abluftdrosselung
G3/8"
8 - 6 mm
10

CHF 25.95*

3D
Ab 1
CHF 25.95*
Ab 10
CHF 24.39*
Ab 20
CHF 22.58*
Ab 40
CHF 21.28*

MV 20 10 38 C

Abluftdrosselung
G3/8"
10 - 8 mm
10

CHF 22.05*

3D
Ab 1
CHF 22.05*
Ab 10
CHF 20.73*
Ab 20
CHF 19.18*
Ab 40
CHF 18.08*

MV 20 04 M5 V

Zuluftdrosselung
M5
4 - 2.5 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 05 M5 V

Zuluftdrosselung
M5
5 - 3 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 06 M5 V

Zuluftdrosselung
M5
6 - 4 mm
10

CHF 13.35*

3D
Ab 1
CHF 13.35*
Ab 10
CHF 12.55*
Ab 20
CHF 11.61*
Ab 40
CHF 10.95*

MV 20 05 18 V

Zuluftdrosselung
G1/8"
5 - 3 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 06 18 V

Zuluftdrosselung
G1/8"
6 - 4 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 08 18 V

Zuluftdrosselung
G1/8"
8 - 6 mm
10

CHF 14.05*

3D
Ab 1
CHF 14.05*
Ab 10
CHF 13.21*
Ab 20
CHF 12.22*
Ab 40
CHF 11.52*

MV 20 06 14 V

Zuluftdrosselung
G1/4"
6 - 4 mm
10

CHF 16.00*

3D
Ab 1
CHF 16.00*
Ab 10
CHF 15.04*
Ab 20
CHF 13.92*
Ab 40
CHF 13.12*

MV 20 08 14 V

Zuluftdrosselung
G1/4"
8 - 6 mm
10

CHF 16.20*

3D
Ab 1
CHF 16.20*
Ab 10
CHF 15.23*
Ab 20
CHF 14.09*
Ab 40
CHF 13.28*

MV 20 10 14 V

Zuluftdrosselung
G1/4"
10 - 8 mm
10

CHF 16.60*

3D
Ab 1
CHF 16.60*
Ab 10
CHF 15.60*
Ab 20
CHF 14.44*
Ab 40
CHF 13.61*

MV 20 08 38 V

Zuluftdrosselung
G3/8"
8 - 6 mm
10

CHF 25.95*

3D
Ab 1
CHF 25.95*
Ab 10
CHF 24.39*
Ab 20
CHF 22.58*
Ab 40
CHF 21.28*

MV 20 10 38 V

Zuluftdrosselung
G3/8"
10 - 8 mm
10

CHF 22.05*

3D
Ab 1
CHF 22.05*
Ab 10
CHF 20.73*
Ab 20
CHF 19.18*
Ab 40
CHF 18.08*

MV 20 04 M5 B

Beidseitige Drosselung
M5
4 - 2.5 mm
10

CHF 12.65*

3D
Ab 1
CHF 12.65*
Ab 10
CHF 11.89*
Ab 20
CHF 11.01*
Ab 40
CHF 10.37*

MV 20 05 M5 B

Beidseitige Drosselung
M5
5 - 3 mm
10

CHF 12.65*

3D
Ab 1
CHF 12.65*
Ab 10
CHF 11.89*
Ab 20
CHF 11.01*
Ab 40
CHF 10.37*

MV 20 06 M5 B

Beidseitige Drosselung
M5
6 - 4 mm
10

CHF 12.65*

3D
Ab 1
CHF 12.65*
Ab 10
CHF 11.89*
Ab 20
CHF 11.01*
Ab 40
CHF 10.37*

MV 20 05 18 B

Beidseitige Drosselung
G1/8"
5 - 3 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 06 18 B

Beidseitige Drosselung
G1/8"
6 - 4 mm
10

CHF 13.85*

3D
Ab 1
CHF 13.85*
Ab 10
CHF 13.02*
Ab 20
CHF 12.05*
Ab 40
CHF 11.36*

MV 20 08 18 B

Beidseitige Drosselung
G1/8"
8 - 6 mm
10

CHF 14.05*

3D
Ab 1
CHF 14.05*
Ab 10
CHF 13.21*
Ab 20
CHF 12.22*
Ab 40
CHF 11.52*

MV 20 06 14 B

Beidseitige Drosselung
G1/4"
6 - 4 mm
10

CHF 16.00*

3D
Ab 1
CHF 16.00*
Ab 10
CHF 15.04*
Ab 20
CHF 13.92*
Ab 40
CHF 13.12*

MV 20 08 14 B

Beidseitige Drosselung
G1/4"
8 - 6 mm
10

CHF 16.20*

3D
Ab 1
CHF 16.20*
Ab 10
CHF 15.23*
Ab 20
CHF 14.09*
Ab 40
CHF 13.28*

MV 20 10 14 B

Beidseitige Drosselung
G1/4"
10 - 8 mm
10

CHF 16.60*

3D
Ab 1
CHF 16.60*
Ab 10
CHF 15.60*
Ab 20
CHF 14.44*
Ab 40
CHF 13.61*

MV 20 08 38 B

Beidseitige Drosselung
G3/8"
8 - 6 mm
10

CHF 25.35*

3D
Ab 1
CHF 25.35*
Ab 10
CHF 23.83*
Ab 20
CHF 22.05*
Ab 40
CHF 20.79*

MV 20 10 38 B

Beidseitige Drosselung
G3/8"
10 - 8 mm
10

CHF 22.05*

3D
Ab 1
CHF 22.05*
Ab 10
CHF 20.73*
Ab 20
CHF 19.18*
Ab 40
CHF 18.08*
Dokumentation: Drossel_und_Drosselrueckschlagventile
