Winkel 45°

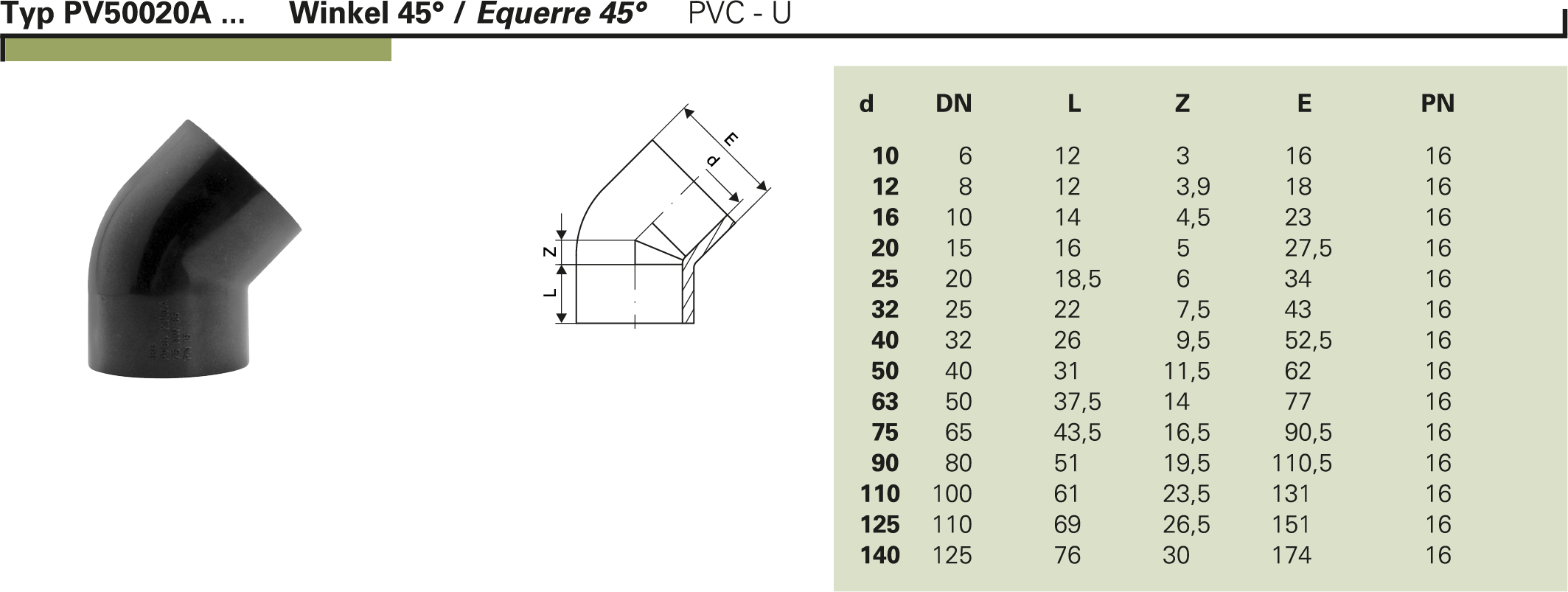

Winkel 45°, PVC-U, PV 50020A
PVC-U ist eine bekannte Kunststoffart, welche in vielen Bereichen des Anlagen-, Apparate- und Rohleitungsbaus eingesetzt wird. Wir verwenden dabei langzyklisches Material ohne Weichmacher oder Füllstoffen, bei welchem von einer Einsatzdauer von gegen 50 Jahren ausgegangen wird. Die Gewindefittinge können teilweise einen aussenliegenden Ring aus Metall als Verstärkung aufweisen. Es werden folgende Normen berücksichtigt:
Trinkwasser: NSF Standard 61, FDA Section 21, WRAS-BS6920
Armaturenormen: DIN EN ISO 16135 bis 16139, 21787
Einbaulänge Klebefläche: DIN 8063, ISO 727, NFT 54-024, KIWA BRL-K 504/02 EN 1452
Gewinde: ISO 228-1
Flansche: DIN 2501
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Trinkwasser: NSF Standard 61, FDA Section 21, WRAS-BS6920
Armaturenormen: DIN EN ISO 16135 bis 16139, 21787
Einbaulänge Klebefläche: DIN 8063, ISO 727, NFT 54-024, KIWA BRL-K 504/02 EN 1452
Gewinde: ISO 228-1
Flansche: DIN 2501
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: 0° bis max. +60°C
- Körper: PVC-U
- Anschluss: Klebemuffe DIN
- Dokumentation: PV40000x_XX80010x
CHF 12.75*
Produktnummer:
PV 50020A 063
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Klebemuffe
Ab
1
CHF 3.05*
Ab
10
CHF 2.81*
Ab
20
CHF 2.59*
Ab
40
CHF 2.29*
Ab
1
CHF 3.05*
Ab
10
CHF 2.81*
Ab
20
CHF 2.59*
Ab
40
CHF 2.29*
Ab
1
CHF 4.05*
Ab
10
CHF 3.73*
Ab
20
CHF 3.44*
Ab
40
CHF 3.04*
Ab
1
CHF 4.05*
Ab
5
CHF 3.73*
Ab
10
CHF 3.44*
Ab
20
CHF 3.04*
Ab
1
CHF 4.05*
Ab
5
CHF 3.73*
Ab
10
CHF 3.44*
Ab
20
CHF 3.04*
Ab
1
CHF 4.60*
Ab
5
CHF 4.23*
Ab
10
CHF 3.91*
Ab
20
CHF 3.45*
Ab
1
CHF 6.25*
Ab
5
CHF 5.75*
Ab
10
CHF 5.31*
Ab
20
CHF 4.69*
Ab
1
CHF 8.20*
Ab
5
CHF 7.54*
Ab
10
CHF 6.97*
Ab
20
CHF 6.15*
Ab
1
CHF 12.75*
Ab
5
CHF 11.73*
Ab
10
CHF 10.84*
Ab
20
CHF 9.56*
Ab
1
CHF 21.60*
Ab
2
CHF 19.87*
Ab
4
CHF 18.36*
Ab
8
CHF 16.20*
Ab
1
CHF 29.00*
Ab
2
CHF 26.68*
Ab
4
CHF 24.65*
Ab
8
CHF 21.75*
Ab
1
CHF 57.95*
Ab
2
CHF 53.31*
Ab
4
CHF 49.26*
Ab
8
CHF 43.46*
Ab
1
CHF 95.20*
Ab
2
CHF 87.58*
Ab
4
CHF 80.92*
Ab
8
CHF 71.40*
Ab
1
CHF 102.00*
Ab
2
CHF 93.84*
Ab
5
CHF 86.70*
Ab
10
CHF 76.50*
| Dokumentation: | PV40000x_XX80010x |
|---|
