Pneumatik Schwenkantrieb 90°

Doppeltwirkender Schwenkantrieb bis 5519 Nm, Aluminium

Typ 82DA
Typ 82DA
Typ 82DA
Typ 82DA
Typ 82DA
Typ 82DA
Typ 82DA
Typ 82DA
Pneumatischer, doppeltwirkender Antrieb für den Aufbau auf Armaturen mit 90° Schwenkwinkel, optional 180°. Mittels Einstellschrauben, welche ausserhalb der Kolbenbereichs liegen, kann der Winkel präzise eingestellt werden. Die Antriebe sind mit ATEX-Ausrüstung verfügbar und es steht ein umfangreiches Zubehör wie Endlagenrückmeldesysteme, Pilotventil etc. zur Auswahl.

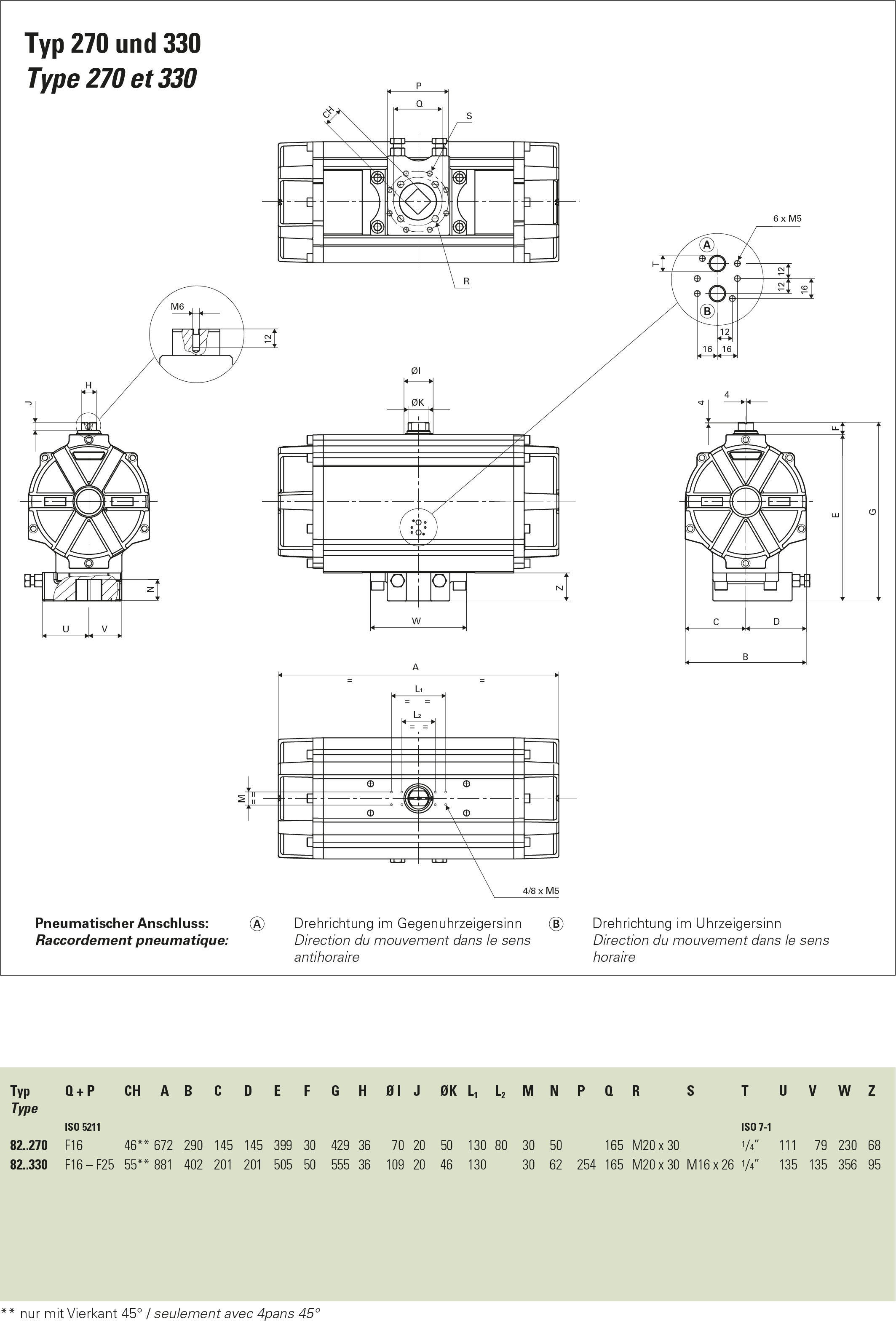

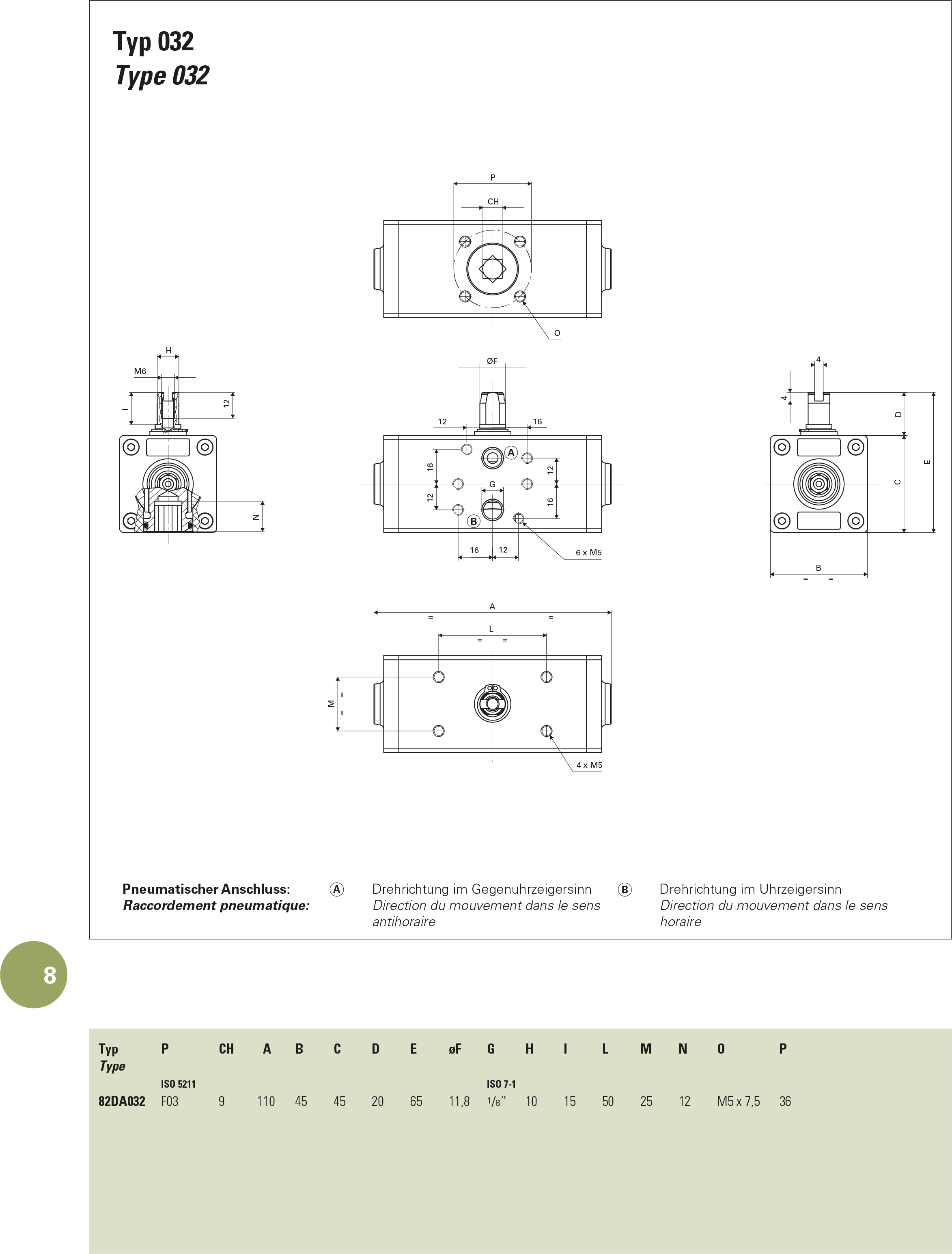

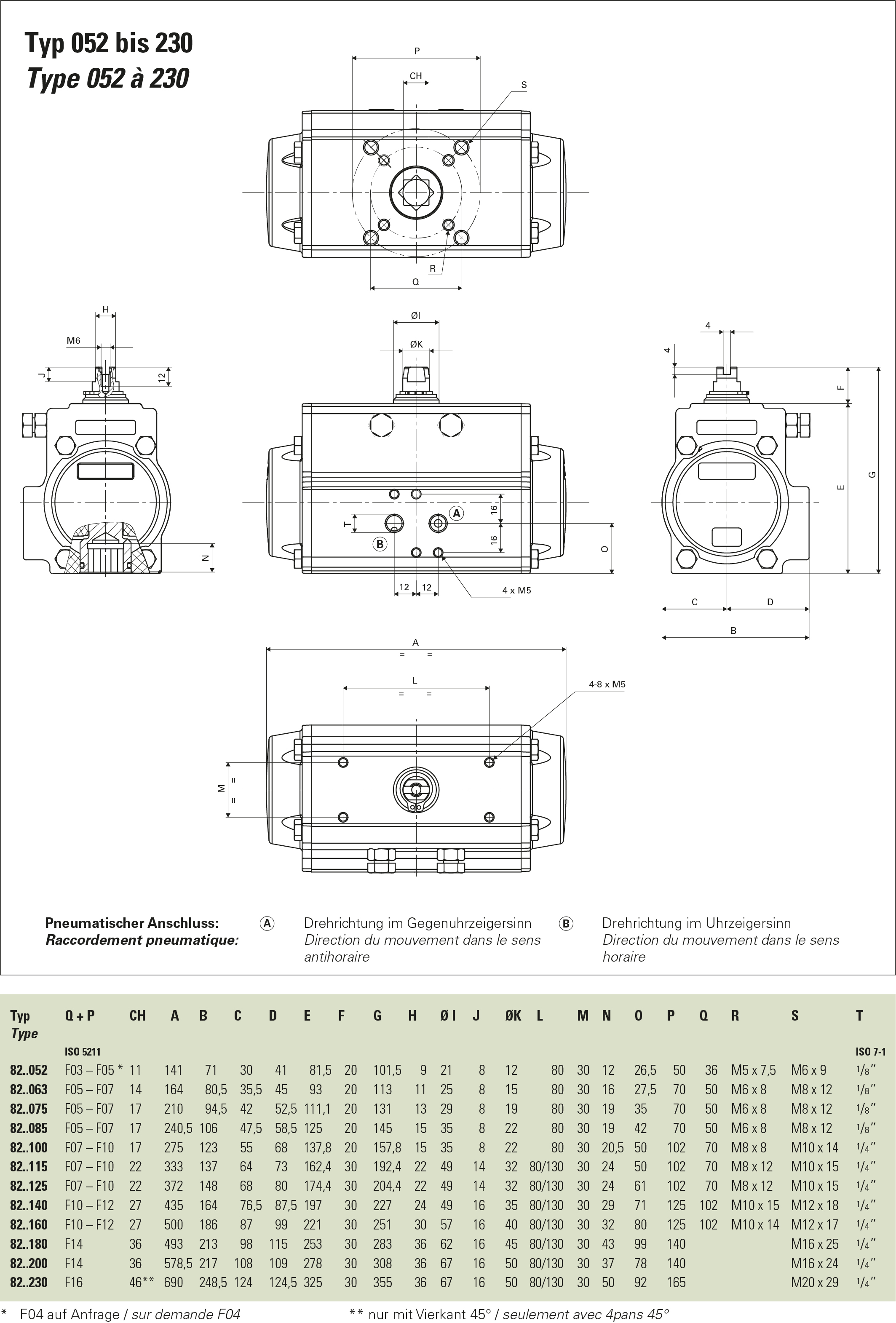

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
  • Bauart: Pneumatischer Doppelkolben-Schwenkantrieb doppelwirkend
  • Steuerdruck: max. 8 bar
  • Temperaturbereich: Standard (-20° bis +85°C), Optional: Hoch (-20° bis +150°C), Tief (-40° bis +85°C)
  • Drehmomente von 4 bis 7358 Nm
  • Lebensdauerschmierung
  • Gehäuse: Aluminium eloxiert 45 - 50 Mikron, hoher Korrosionsschutz (Optional: vernickelt, Epoxy beschichtet oder Edelstahl)
  • Deckel: Aluminiumdruckguss Polyesterpulver beschichtet (Optional: Edelstahl oder chemisch vernickelt für aggressive Umgebung)
  • Deckelschrauben: Edelstahl
  • Kolben: Aluminiumdruckguss (Optional: Chemisch vernickelt)
  • Kolbenführung: POM
  • Ritzel: Stahl vernickelt, Ausblassicher (Optional: Edelstahl)
  • Schwenkwinkeleinstellung: 0 - 90°, ± 5° im Uhrzeiger- und im Gegenuhrzeigersinn, Regulierung extern und nicht in Druckkammer und mit Stellungsanzeiger (Optional: 0 - 180°)
  • Dichtungen: NBR (Option: FPM für Hochtemperaturen oder HNBR für Tieftemperaturen)
  • Federpaket: phosphatiert
  • Verbindungsstellen: Antrieb / Signalgerät - NAMUR, Antrieb / Steuerventil - NAMUR, Antrieb / Armatur - ISO 5211
  • Zulassung: Option ATEX
Drehmoment bei 6 bar
Flansch ISO5211
Innenvierkant

CHF 165.70*

Produktnummer: 82DA052

Verfügbarkeit: Sofort verfügbar

Lager

Artikelnummer

Drehmoment bei 6 bar

Flansch ISO5211

Innenvierkant

82DA032

9 Nm
F03
9 mm

CHF 136.50*

Ab 1
CHF 136.50*
Ab 2
CHF 131.04*
Ab 5
CHF 124.22*
Ab 10
CHF 116.03*

82DA052

22 Nm
F03 – F05
11 mm

CHF 165.70*

Ab 1
CHF 165.70*
Ab 2
CHF 159.07*
Ab 5
CHF 150.79*
Ab 10
CHF 140.85*

82DA052F04

22 Nm
F04
11 mm

CHF 165.70*

Ab 1
CHF 165.70*
Ab 2
CHF 159.07*
Ab 5
CHF 150.79*
Ab 10
CHF 140.85*

82DA063F04

39.5 Nm
F04
14 mm

CHF 190.20*

Ab 1
CHF 190.20*
Ab 2
CHF 182.59*
Ab 5
CHF 173.08*
Ab 10
CHF 161.67*

82DA063

39.5 Nm
F05 – F07
14 mm

CHF 190.20*

Ab 1
CHF 190.20*
Ab 2
CHF 182.59*
Ab 5
CHF 173.08*
Ab 10
CHF 161.67*

82DA075

72 Nm
F05 – F07
17 mm

CHF 244.90*

Ab 1
CHF 244.90*
Ab 2
CHF 235.10*
Ab 5
CHF 222.86*
Ab 10
CHF 208.17*

82DA085

105 Nm
F05 – F07
17 mm

CHF 275.90*

Ab 1
CHF 275.90*
Ab 2
CHF 264.86*
Ab 5
CHF 251.07*
Ab 10
CHF 234.52*

82DA100

164.5 Nm
F07 – F10
17 mm

CHF 325.25*

Ab 1
CHF 325.25*
Ab 2
CHF 312.24*
Ab 5
CHF 295.98*
Ab 10
CHF 276.46*

82DA115

272 Nm
F07 – F10
22 mm

CHF 442.05*

Ab 1
CHF 442.05*
Ab 2
CHF 424.37*
Ab 5
CHF 402.27*
Ab 10
CHF 375.74*

82DA125

358 Nm
F07 – F10
22 mm

CHF 505.70*

Ab 1
CHF 505.70*
Ab 2
CHF 485.47*
Ab 5
CHF 460.19*
Ab 10
CHF 429.85*

82DA140

493 Nm
F10 – F12
27 mm

CHF 733.90*

Ab 1
CHF 733.90*
Ab 2
CHF 704.54*
Ab 5
CHF 667.85*
Ab 10
CHF 623.82*

82DA160

688 Nm
F10 – F12
27 mm

CHF 982.10*

Ab 1
CHF 982.10*
Ab 2
CHF 942.82*
Ab 5
CHF 893.71*
Ab 10
CHF 834.79*

82DA180

947 Nm
F14
36 mm

CHF 1’181.85*

Ab 1
CHF 1’181.85*
Ab 2
CHF 1’134.58*
Ab 5
CHF 1’075.48*
Ab 10
CHF 1’004.57*

82DA200

1276 Nm
F14
36 mm

CHF 1’465.70*

Ab 1
CHF 1’465.70*
Ab 2
CHF 1’407.07*
Ab 5
CHF 1’333.79*
Ab 10
CHF 1’245.85*

82DA230

2109 Nm
F16
46 mm

CHF 2’293.00*

Ab 1
CHF 2’293.00*
Ab 2
CHF 2’201.28*
Ab 5
CHF 2’086.63*
Ab 10
CHF 1’949.05*

82DA270

3101 Nm
F16
46 mm

CHF 3’440.05*

Ab 1
CHF 3’440.05*
Ab 2
CHF 3’302.45*
Ab 5
CHF 3’130.45*
Ab 10
CHF 2’924.04*

82DA330

5519 Nm
F16
55 mm

CHF 8’418.25*

Ab 1
CHF 8’418.25*
Ab 2
CHF 8’081.52*
Ab 5
CHF 7’660.61*
Ab 10
CHF 7’155.51*
Dokumentation: Schwenkantriebe
