Kolbensteuerventile in Edelstahl

Edelstahl, 1/2" – 3", 32 – 1 bar

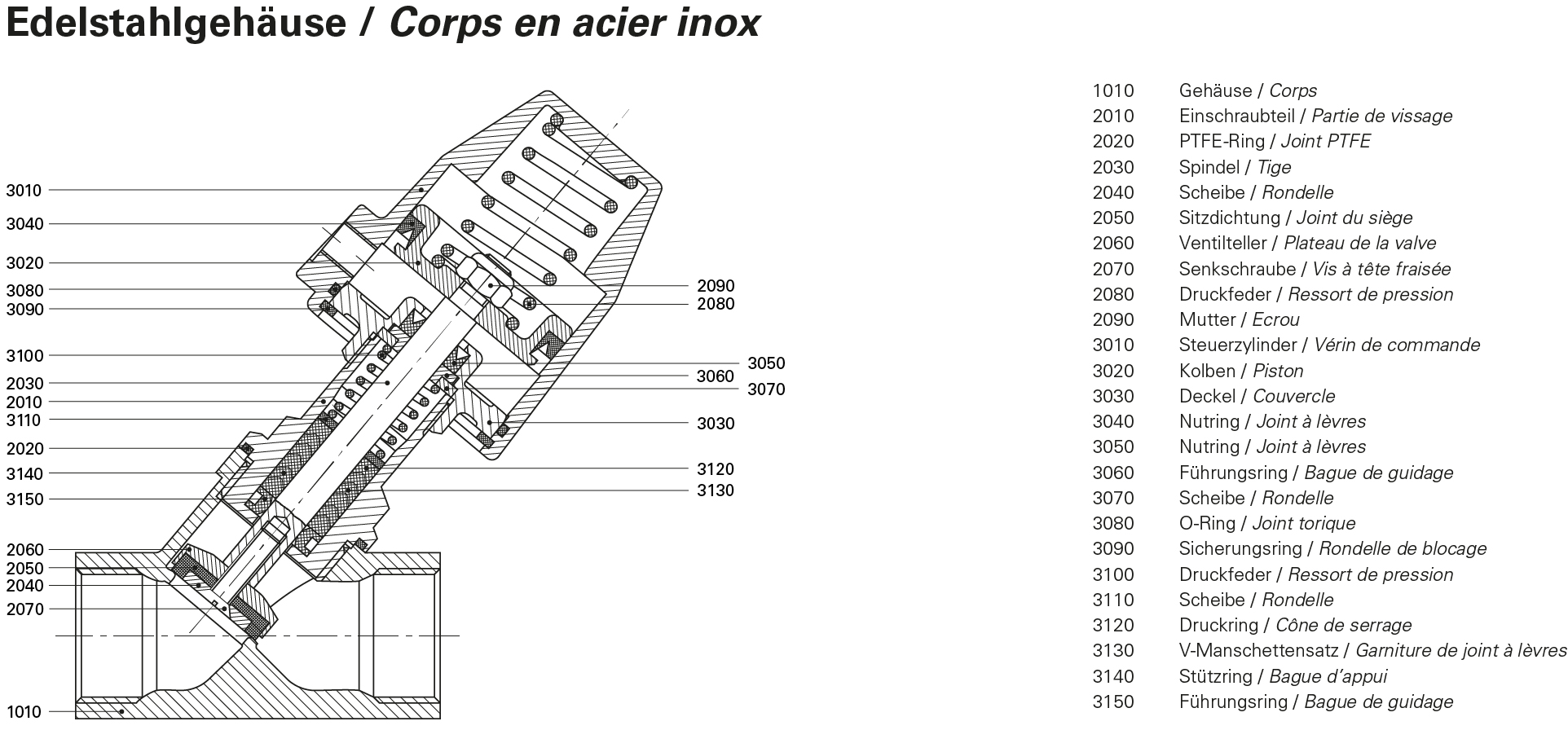

Typ DG2D3

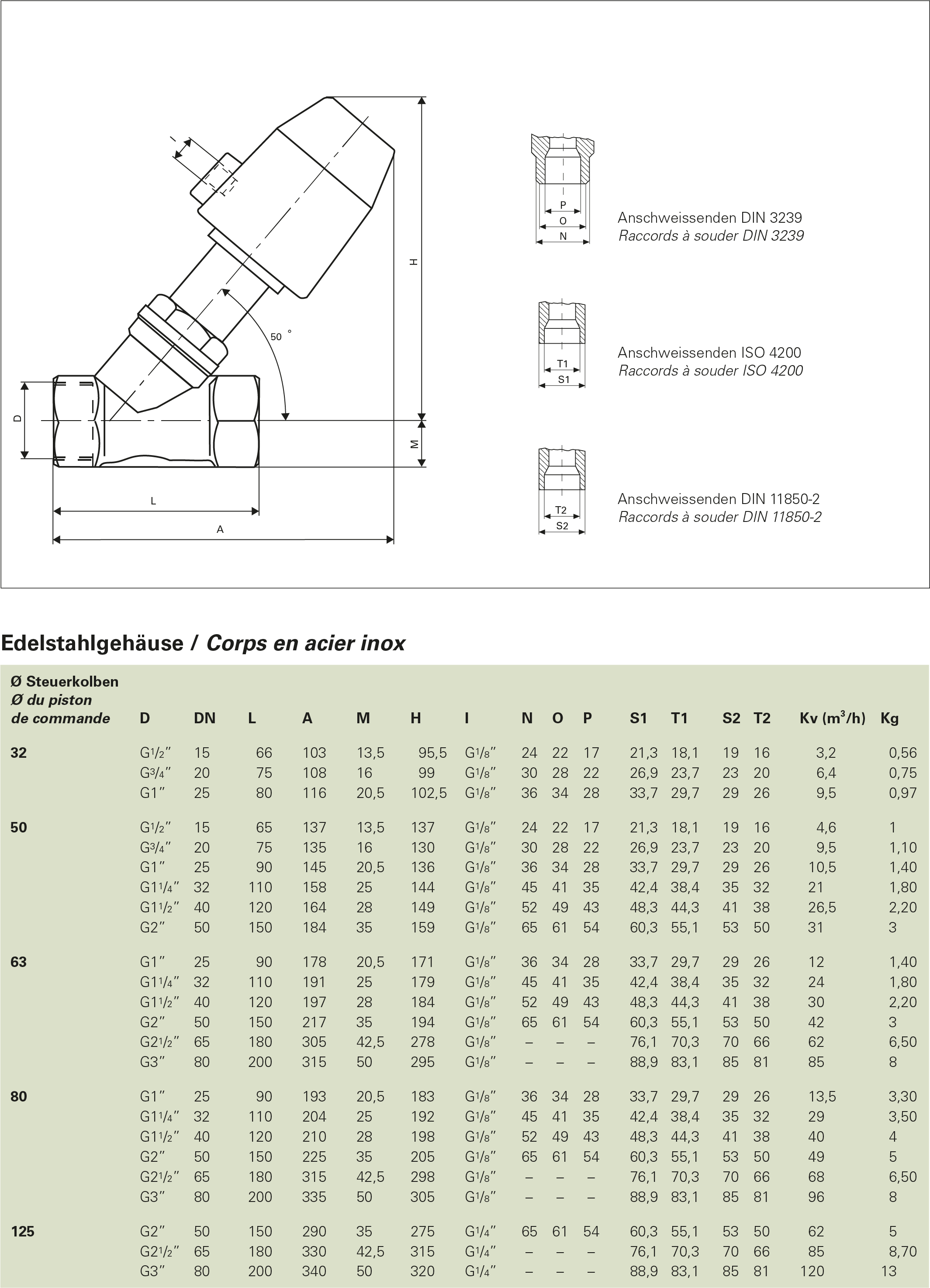

Typ DG2D3
Typ DG2D3
Typ DG2D3
Typ DG2D3
Typ DG2D3
Kolbensteuerventile in Edelstahl dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Standardmässig handelt es sich um ein NC-Ventil (Normally Closed), das in der Ruheposition mit Federkraft geschlossen ist und gegen das Medium schliesst. Das Steuermedium wird dazu über ein Pilotventil in den Steuerzylinder geleitet, welcher mit einer Spindel und dem Sitz verbunden ist. Optionen wie Stellungsanzeigen, Endlagenrückmeldesysteme, Ruhe offen stehen auf Anfrage zur Verfügung.

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Kolbensteuerventil
    • Betriebsdruck: P max. (maximaler Druck)
    • Medium: Gase, Flüssigkeiten
    • Mediumstemperatur: -10° bis +90°C
    • Umgebungstemperatur: max. +60°C
    • Gehäuse: Edelstahl
    • Innenteile: Messing und Edelstahl
    • Steuerzylinder: Messing verchromt
    • Sitz- und Spindeldichtung: PTFE
    • Optische Stellungsanzeige: ABS transparent
    • Anschluss: Gewinde nach ISO 228-1
    • Zulassung: ATEX (Option)

    Pneumatischer Anschluss
    • Steuerdruck: 6 - 10 bar
    • Steueranschluss: Steuerkolben Ø 32-80: G1/8",  Steuerkolben Ø 125: G1/4"
    • Medium: Druckluft nicht geölt, Wasser (Öl auf Anfrage)
    • Bauart: einfachwirkend (doppelwirkend auf Anfrage)
    Option: Elektrisch/mechanische Stellungsanzeige, Hubbegrenzung, Handbetätigung, Öl- und fettfrei, Nährungsschalter, für Vakuumanwendungen, für Vakuum und Druckanwendungen, Hochtemperatur und ATEX
    Innengewinde
    Max. Druck
    Steuerkolben

    CHF 234.35*

    Produktnummer: DG2D312 0015 OS

    Verfügbarkeit: Lieferzeit 3-4 Wochen

    Lager

    Artikelnummer

    Innengewinde

    Max. Druck

    Steuerkolben

    DG2D312 0015 OS

    G1/2"
    10 bar
    32 mm

    CHF 234.35*

    3D
    Ab 1
    CHF 234.35*
    Ab 2
    CHF 224.98*
    Ab 5
    CHF 213.26*
    Ab 10
    CHF 199.20*

    DG2D312 1015 OS

    G1/2"
    25 bar
    50 mm

    CHF 237.50*

    3D
    Ab 1
    CHF 237.50*
    Ab 2
    CHF 228.00*
    Ab 5
    CHF 216.13*
    Ab 10
    CHF 201.88*

    DG2D312 0020 OS

    G3/4"
    6 bar
    32 mm

    CHF 254.65*

    3D
    Ab 1
    CHF 254.65*
    Ab 2
    CHF 244.46*
    Ab 5
    CHF 231.73*
    Ab 10
    CHF 216.45*

    DG2D312 1020 OS

    G3/4"
    12 bar
    50 mm

    CHF 248.90*

    3D
    Ab 1
    CHF 248.90*
    Ab 2
    CHF 238.94*
    Ab 5
    CHF 226.50*
    Ab 10
    CHF 211.57*

    DG2D312 0025 OS

    G1"
    3 bar
    32 mm

    CHF 243.70*

    3D
    Ab 1
    CHF 243.70*
    Ab 2
    CHF 233.95*
    Ab 5
    CHF 221.77*
    Ab 10
    CHF 207.15*

    DG2D312 1025 OS

    G1"
    8 bar
    50 mm

    CHF 269.80*

    3D
    Ab 1
    CHF 269.80*
    Ab 2
    CHF 259.01*
    Ab 5
    CHF 245.52*
    Ab 10
    CHF 229.33*

    DG2D312 4025 OS

    G1"
    18 bar
    63 mm

    CHF 354.45*

    3D
    Ab 1
    CHF 354.45*
    Ab 2
    CHF 340.27*
    Ab 5
    CHF 322.55*
    Ab 10
    CHF 301.28*

    DG2D312 2025 OS

    G1"
    32 bar
    80 mm

    CHF 459.80*

    3D
    Ab 1
    CHF 459.80*
    Ab 2
    CHF 441.41*
    Ab 5
    CHF 418.42*
    Ab 10
    CHF 390.83*

    DG2D312 1032 OS

    G11/4"
    4 bar
    50 mm

    CHF 315.40*

    3D
    Ab 1
    CHF 315.40*
    Ab 2
    CHF 302.78*
    Ab 5
    CHF 287.01*
    Ab 10
    CHF 268.09*

    DG2D312 4032 OS

    G11/4"
    10 bar
    63 mm

    CHF 394.75*

    3D
    Ab 1
    CHF 394.75*
    Ab 2
    CHF 378.96*
    Ab 5
    CHF 359.22*
    Ab 10
    CHF 335.54*

    DG2D312 2032 OS

    G11/4"
    20 bar
    80 mm

    CHF 467.40*

    3D
    Ab 1
    CHF 467.40*
    Ab 2
    CHF 448.70*
    Ab 5
    CHF 425.33*
    Ab 10
    CHF 397.29*

    DG2D312 1040 OS

    G11/2"
    2 bar
    50 mm

    CHF 359.10*

    3D
    Ab 1
    CHF 359.10*
    Ab 2
    CHF 344.74*
    Ab 5
    CHF 326.78*
    Ab 10
    CHF 305.24*

    DG2D312 4040 OS

    G11/2"
    8 bar
    63 mm

    CHF 447.10*

    3D
    Ab 1
    CHF 447.10*
    Ab 2
    CHF 429.22*
    Ab 5
    CHF 406.86*
    Ab 10
    CHF 380.04*

    DG2D312 2040 OS

    G11/2"
    15 bar
    80 mm

    CHF 511.10*

    3D
    Ab 1
    CHF 511.10*
    Ab 2
    CHF 490.66*
    Ab 5
    CHF 465.10*
    Ab 10
    CHF 434.44*

    DG2D312 4080 OS

    G3"
    1 bar
    63 mm

    CHF 1’162.10*

    3D
    Ab 1
    CHF 1’162.10*
    Ab 2
    CHF 1’115.62*
    Ab 5
    CHF 1’057.51*
    Ab 10
    CHF 987.79*

    DG2D312 2080 OS

    G3"
    3 bar
    80 mm

    CHF 1’339.30*

    3D
    Ab 1
    CHF 1’339.30*
    Ab 2
    CHF 1’285.73*
    Ab 5
    CHF 1’218.76*
    Ab 10
    CHF 1’138.41*

    DG2D312 3080 OS

    G3"
    6 bar
    125 mm

    CHF 1’470.20*

    3D
    Ab 1
    CHF 1’470.20*
    Ab 2
    CHF 1’411.39*
    Ab 5
    CHF 1’337.88*
    Ab 10
    CHF 1’249.67*

    DG2D312 4050 OS

    G2"
    4.5 bar
    63 mm

    CHF 533.70*

    3D
    Ab 1
    CHF 533.70*
    Ab 2
    CHF 512.35*
    Ab 5
    CHF 485.67*
    Ab 10
    CHF 453.65*

    DG2D312 2050 OS

    G2"
    8 bar
    80 mm

    CHF 594.70*

    3D
    Ab 1
    CHF 594.70*
    Ab 2
    CHF 570.91*
    Ab 5
    CHF 541.18*
    Ab 10
    CHF 505.50*

    DG2D312 3050 OS

    G2"
    12 bar
    125 mm

    CHF 1’099.65*

    3D
    Ab 1
    CHF 1’099.65*
    Ab 2
    CHF 1’055.66*
    Ab 5
    CHF 1’000.68*
    Ab 10
    CHF 934.70*

    DG2D312 4065 OS

    G21/2"
    2 bar
    63 mm

    CHF 928.45*

    3D
    Ab 1
    CHF 928.45*
    Ab 2
    CHF 891.31*
    Ab 5
    CHF 844.89*
    Ab 10
    CHF 789.18*

    DG2D312 2065 OS

    G21/2"
    4 bar
    80 mm

    CHF 1’033.20*

    3D
    Ab 1
    CHF 1’033.20*
    Ab 2
    CHF 991.87*
    Ab 5
    CHF 940.21*
    Ab 10
    CHF 878.22*

    DG2D312 3065 OS

    G21/2"
    8.5 bar
    125 mm

    CHF 1’282.90*

    3D
    Ab 1
    CHF 1’282.90*
    Ab 2
    CHF 1’231.58*
    Ab 5
    CHF 1’167.44*
    Ab 10
    CHF 1’090.47*
    Dokumentation: DG2DX
