Kolbensteuerventile in Rotguss

Rotguss, 1/2" – 2", 16 – 2 bar

Typ DG2D2
Typ DG2D2
Typ DG2D2
Typ DG2D2
Typ DG2D2
Typ DG2D2
Kolbensteuerventile in Rotguss dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Standardmässig handelt es sich um ein NC-Ventil (Normally Closed), das in der Ruheposition mit Federkraft geschlossen ist und gegen das Medium schliesst. Das Steuermedium wird dazu über ein Pilotventil in den Steuerzylinder geleitet, welcher mit einer Spindel und dem Sitz verbunden ist. Optionen wie Stellungsanzeigen, Endlagenrückmeldesysteme, Ruhe offen stehen auf Anfrage zur Verfügung.

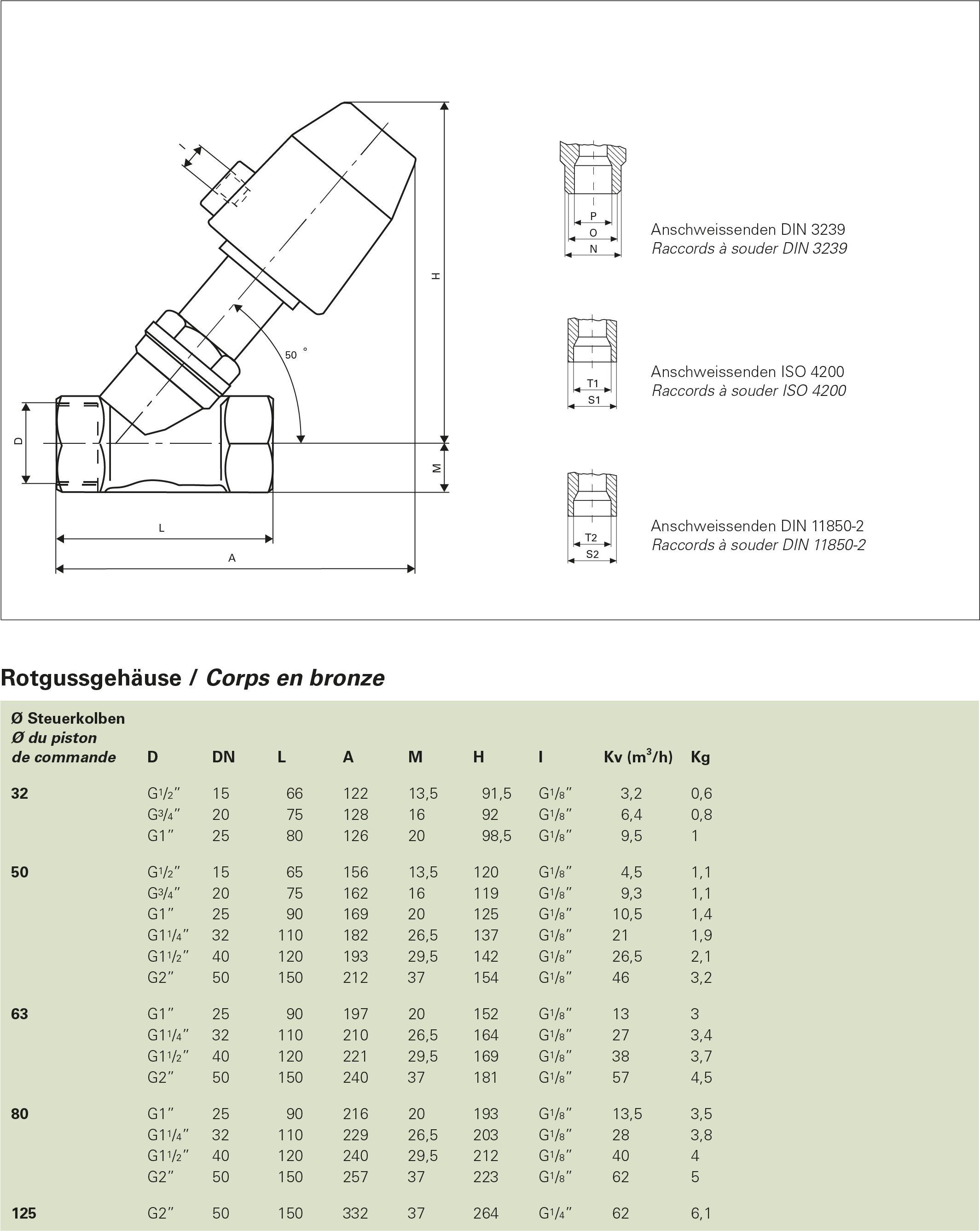

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.

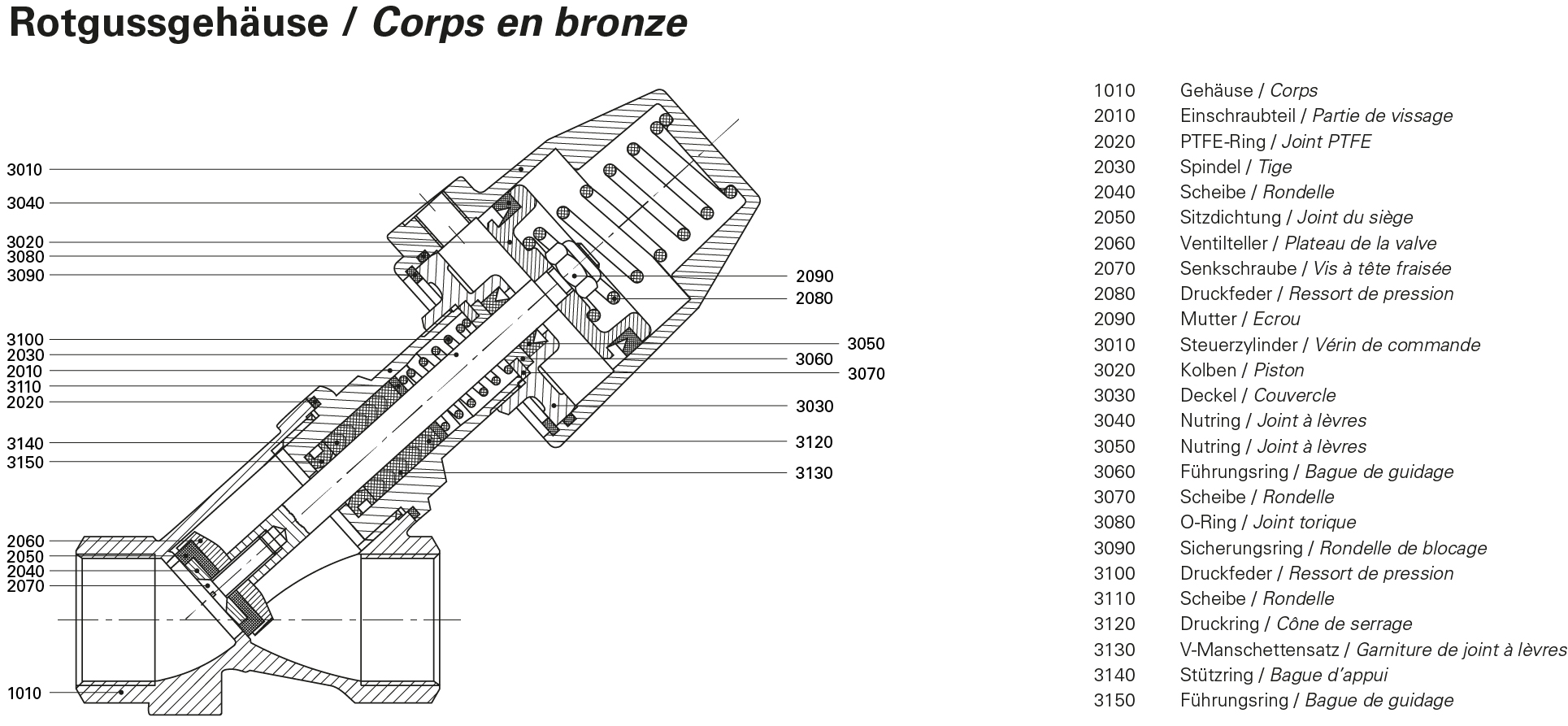

Kolbensteuerventil
    • Betriebsdruck: P max. (maximaler Druck)
    • Mediumstemperatur: -10° bis +90°C
    • Umgebungstemperatur: max. +60°C
    • Gehäuse: Rotguss
    • Innenteile: Messing und Edelstahl
    • Steuerzylinder: Messing verchromt
    • Sitz- und Spindeldichtung: PTFE / NBR
    • Optische Stellungsanzeige: ABS transparent
    • Anschluss: Gewinde nach ISO 228-1
    • Zulassung: ATEX (Option)

    Pneumatischer Anschluss
    • Steuerdruck: 6 - 10 bar
    • Steueranschluss: Steuerkolben Ø 32-80: G1/8",  Steuerkolben Ø 125: G1/4"
    • Medium: Druckluft nicht geölt, Wasser (Öl auf Anfrage)
    • Bauart: einfachwirkend (doppelwirkend auf Anfrage)
    Option: Elektrisch/mechanische Stellungsanzeige, Hubbegrenzung, Handbetätigung, Öl- und fettfrei, Nährungsschalter, für Vakuumanwendungen, für Vakuum und Druckanwendungen, Hochtemperatur und ATEX
    Innengewinde
    Max. Druck
    Steuerkolben

    CHF 351.05*

    Produktnummer: DG2D212 2025 OS

    Verfügbarkeit: Lieferzeit 3-4 Wochen

    Lager

    Artikelnummer

    Innengewinde

    Max. Druck

    Steuerkolben

    DG2D212 0015 OS

    G1/2"
    10 bar
    32 mm

    CHF 181.85*

    Ab 1
    CHF 181.85*
    Ab 2
    CHF 174.58*
    Ab 5
    CHF 165.48*
    Ab 10
    CHF 154.57*

    DG2D212 1015 OS

    G1/2"
    16 bar
    50 mm

    CHF 211.05*

    Ab 1
    CHF 211.05*
    Ab 2
    CHF 202.61*
    Ab 5
    CHF 192.06*
    Ab 10
    CHF 179.39*

    DG2D212 0020 OS

    G3/4"
    6 bar
    32 mm

    CHF 190.85*

    Ab 1
    CHF 190.85*
    Ab 2
    CHF 183.22*
    Ab 5
    CHF 173.67*
    Ab 10
    CHF 162.22*

    DG2D212 1020 OS

    G3/4"
    12 bar
    50 mm

    CHF 217.80*

    Ab 1
    CHF 217.80*
    Ab 2
    CHF 209.09*
    Ab 5
    CHF 198.20*
    Ab 10
    CHF 185.13*

    DG2D212 0025 OS

    G1"
    3 bar
    32 mm

    CHF 211.05*

    Ab 1
    CHF 211.05*
    Ab 2
    CHF 202.61*
    Ab 5
    CHF 192.06*
    Ab 10
    CHF 179.39*

    DG2D212 1025 OS

    G1"
    8 bar
    50 mm

    CHF 247.00*

    Ab 1
    CHF 247.00*
    Ab 2
    CHF 237.12*
    Ab 5
    CHF 224.77*
    Ab 10
    CHF 209.95*

    DG2D212 4025 OS

    G1"
    16 bar
    63 mm

    CHF 268.85*

    Ab 1
    CHF 268.85*
    Ab 2
    CHF 258.10*
    Ab 5
    CHF 244.65*
    Ab 10
    CHF 228.52*

    DG2D212 2025 OS

    G1"
    16 bar
    80 mm

    CHF 351.05*

    Ab 1
    CHF 351.05*
    Ab 2
    CHF 337.01*
    Ab 5
    CHF 319.46*
    Ab 10
    CHF 298.39*

    DG2D212 1032 OS

    G11/4"
    4 bar
    50 mm

    CHF 254.75*

    Ab 1
    CHF 254.75*
    Ab 2
    CHF 244.56*
    Ab 5
    CHF 231.82*
    Ab 10
    CHF 216.54*

    DG2D212 4032 OS

    G11/4"
    10 bar
    63 mm

    CHF 300.95*

    Ab 1
    CHF 300.95*
    Ab 2
    CHF 288.91*
    Ab 5
    CHF 273.86*
    Ab 10
    CHF 255.81*

    DG2D212 2032 OS

    G11/4"
    16 bar
    80 mm

    CHF 381.20*

    Ab 1
    CHF 381.20*
    Ab 2
    CHF 365.95*
    Ab 5
    CHF 346.89*
    Ab 10
    CHF 324.02*

    DG2D212 1040 OS

    G11/2"
    2 bar
    50 mm

    CHF 272.85*

    Ab 1
    CHF 272.85*
    Ab 2
    CHF 261.94*
    Ab 5
    CHF 248.29*
    Ab 10
    CHF 231.92*

    DG2D212 4040 OS

    G11/2"
    8 bar
    63 mm

    CHF 315.00*

    Ab 1
    CHF 315.00*
    Ab 2
    CHF 302.40*
    Ab 5
    CHF 286.65*
    Ab 10
    CHF 267.75*

    DG2D212 2040 OS

    G11/2"
    15 bar
    80 mm

    CHF 395.20*

    Ab 1
    CHF 395.20*
    Ab 2
    CHF 379.39*
    Ab 5
    CHF 359.63*
    Ab 10
    CHF 335.92*

    DG2D212 4050 OS

    G2"
    4.5 bar
    63 mm

    CHF 385.20*

    Ab 1
    CHF 385.20*
    Ab 2
    CHF 369.79*
    Ab 5
    CHF 350.53*
    Ab 10
    CHF 327.42*

    DG2D212 2050 OS

    G2"
    8 bar
    80 mm

    CHF 463.45*

    Ab 1
    CHF 463.45*
    Ab 2
    CHF 444.91*
    Ab 5
    CHF 421.74*
    Ab 10
    CHF 393.93*

    DG2D212 3050 OS

    G2"
    12 bar
    125 mm

    CHF 956.95*

    3D
    Ab 1
    CHF 956.95*
    Ab 2
    CHF 918.67*
    Ab 5
    CHF 870.82*
    Ab 10
    CHF 813.41*
    Dokumentation: DG2DX
