Kolbensteuerventile in Messing

Messing, 1/2" – 3", 16 – 1 bar

Typ DG2D1
Typ DG2D1
Typ DG2D1
Typ DG2D1
Typ DG2D1
Typ DG2D1
Kolbensteuerventile in Messing dienen zum Absperren und Schalten (AUF/ZU) vom Medium in einem Rohrleitungssystem oder einer industriellen Anlage. Standardmässig handelt es sich um ein NC-Ventil (Normally Closed), das in der Ruheposition mit Federkraft geschlossen ist und gegen das Medium schliesst. Das Steuermedium wird dazu über ein Pilotventil in den Steuerzylinder geleitet, welcher mit einer Spindel und dem Sitz verbunden ist. Optionen wie Stellungsanzeigen, Endlagenrückmeldesysteme, Ruhe offen stehen auf Anfrage zur Verfügung.

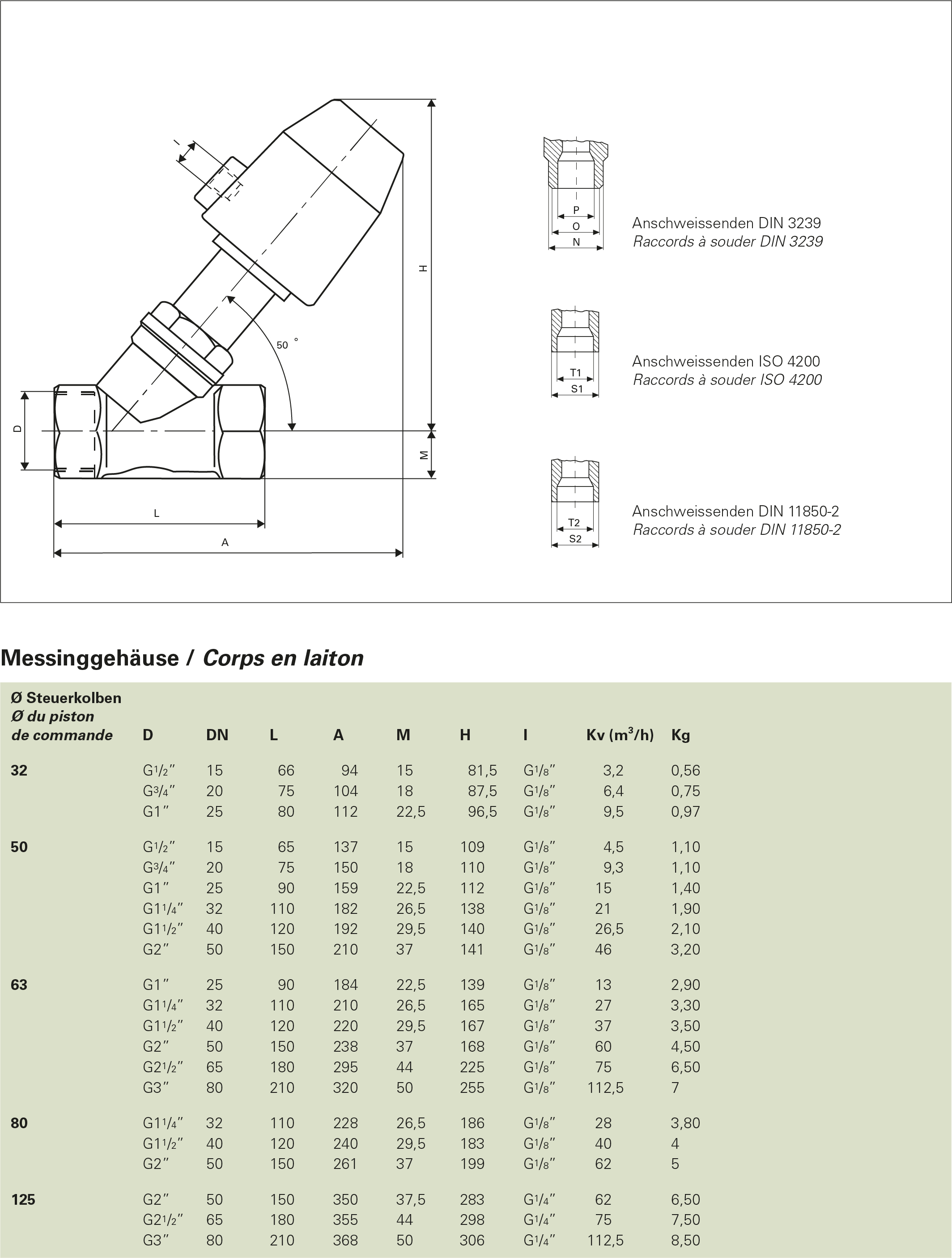

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Kolbensteuerventil
    • Betriebsdruck: P max. (maximaler Druck)
    • Mediumstemperatur: -10° bis +90°C
    • Umgebungstemperatur: max. +60°C
    • Gehäuse: Messing
    • Innenteile: Messing und Edelstahl
    • Steuerzylinder: Messing
    • Sitz- und Spindeldichtung: PTFE + O-Ring NBR, Steuerkolben 32mm NBR + O-Ring NBR
    • Optische Stellungsanzeige: ABS transparent
    • Anschluss: Gewinde nach ISO 228-1
    • Zulassung: ATEX (Option)

    Pneumatischer Anschluss
    • Steuerdruck: 6 - 10 bar
    • Steueranschluss: Steuerkolben Ø 32-80: G1/8",  Steuerkolben Ø 125: G1/4"
    • Medium: Druckluft nicht geölt, Wasser (Öl auf Anfrage)
    • Bauart: einfachwirkend (doppelwirkend auf Anfrage)
    Option: Elektrisch/mechanische Stellungsanzeige, Hubbegrenzung, Handbetätigung, Öl- und fettfrei, Nährungsschalter, für Vakuumanwendungen, für Vakuum und Druckanwendungen, Hochtemperatur und ATEX
    Innengewinde
    Max. Druck
    Steuerkolben

    CHF 231.25*

    Produktnummer: DG2D122 1032 OS

    Verfügbarkeit: Lieferzeit 3-4 Wochen

    Lager

    Artikelnummer

    Innengewinde

    Max. Druck

    Steuerkolben

    DG2D162 0015 OS

    G1/2"
    10 bar
    32 mm

    CHF 141.45*

    3D
    Ab 1
    CHF 141.45*
    Ab 2
    CHF 135.79*
    Ab 5
    CHF 128.72*
    Ab 10
    CHF 120.23*

    DG2D122 1015 OS

    G1/2"
    16 bar
    50 mm

    CHF 184.05*

    3D
    Ab 1
    CHF 184.05*
    Ab 2
    CHF 176.69*
    Ab 5
    CHF 167.49*
    Ab 10
    CHF 156.44*

    DG2D162 0020 OS

    G3/4"
    6 bar
    32 mm

    CHF 150.40*

    3D
    Ab 1
    CHF 150.40*
    Ab 2
    CHF 144.38*
    Ab 5
    CHF 136.86*
    Ab 10
    CHF 127.84*

    DG2D122 1020 OS

    G3/4"
    12 bar
    50 mm

    CHF 184.05*

    3D
    Ab 1
    CHF 184.05*
    Ab 2
    CHF 176.69*
    Ab 5
    CHF 167.49*
    Ab 10
    CHF 156.44*

    DG2D162 0025 OS

    G1"
    3 bar
    32 mm

    CHF 163.90*

    3D
    Ab 1
    CHF 163.90*
    Ab 2
    CHF 157.34*
    Ab 5
    CHF 149.15*
    Ab 10
    CHF 139.32*

    DG2D122 1025 OS

    G1"
    8 bar
    50 mm

    CHF 188.65*

    3D
    Ab 1
    CHF 188.65*
    Ab 2
    CHF 181.10*
    Ab 5
    CHF 171.67*
    Ab 10
    CHF 160.35*

    DG2D122 4025 OS

    G1"
    16 bar
    63 mm

    CHF 250.80*

    3D
    Ab 1
    CHF 250.80*
    Ab 2
    CHF 240.77*
    Ab 5
    CHF 228.23*
    Ab 10
    CHF 213.18*

    DG2D122 1032 OS

    G11/4"
    4 bar
    50 mm

    CHF 231.25*

    3D
    Ab 1
    CHF 231.25*
    Ab 2
    CHF 222.00*
    Ab 5
    CHF 210.44*
    Ab 10
    CHF 196.56*

    DG2D122 4032 OS

    G11/4"
    10 bar
    63 mm

    CHF 256.80*

    3D
    Ab 1
    CHF 256.80*
    Ab 2
    CHF 246.53*
    Ab 5
    CHF 233.69*
    Ab 10
    CHF 218.28*

    DG2D122 2032 OS

    G11/4"
    16 bar
    80 mm

    CHF 333.05*

    3D
    Ab 1
    CHF 333.05*
    Ab 2
    CHF 319.73*
    Ab 5
    CHF 303.08*
    Ab 10
    CHF 283.09*

    DG2D122 1040 OS

    G11/2"
    2 bar
    50 mm

    CHF 251.45*

    3D
    Ab 1
    CHF 251.45*
    Ab 2
    CHF 241.39*
    Ab 5
    CHF 228.82*
    Ab 10
    CHF 213.73*

    DG2D122 4040 OS

    G11/2"
    8 bar
    63 mm

    CHF 274.85*

    3D
    Ab 1
    CHF 274.85*
    Ab 2
    CHF 263.86*
    Ab 5
    CHF 250.11*
    Ab 10
    CHF 233.62*

    DG2D122 2040 OS

    G11/2"
    15 bar
    80 mm

    CHF 351.05*

    3D
    Ab 1
    CHF 351.05*
    Ab 2
    CHF 337.01*
    Ab 5
    CHF 319.46*
    Ab 10
    CHF 298.39*

    DG2D122 1050 OS

    G2"
    0.5 bar
    50 mm

    CHF 266.85*

    3D
    Ab 1
    CHF 266.85*
    Ab 2
    CHF 256.18*
    Ab 5
    CHF 242.83*
    Ab 10
    CHF 226.82*

    DG2D122 4050 OS

    G2"
    4.5 bar
    63 mm

    CHF 317.00*

    3D
    Ab 1
    CHF 317.00*
    Ab 2
    CHF 304.32*
    Ab 5
    CHF 288.47*
    Ab 10
    CHF 269.45*

    DG2D122 2050 OS

    G2"
    8 bar
    80 mm

    CHF 391.20*

    3D
    Ab 1
    CHF 391.20*
    Ab 2
    CHF 375.55*
    Ab 5
    CHF 355.99*
    Ab 10
    CHF 332.52*

    DG2D122 3050 OS

    G2"
    12 bar
    125 mm

    CHF 760.35*

    3D
    Ab 1
    CHF 760.35*
    Ab 2
    CHF 729.94*
    Ab 5
    CHF 691.92*
    Ab 10
    CHF 646.30*

    DG2D122 4065 OS

    G21/2"
    2 bar
    63 mm

    CHF 521.65*

    3D
    Ab 1
    CHF 521.65*
    Ab 2
    CHF 500.78*
    Ab 5
    CHF 474.70*
    Ab 10
    CHF 443.40*

    DG2D122 2065 OS

    G21/2"
    2.5 bar
    80 mm

    CHF 627.95*

    3D
    Ab 1
    CHF 627.95*
    Ab 2
    CHF 602.83*
    Ab 5
    CHF 571.43*
    Ab 10
    CHF 533.76*

    DG2D122 3065 OS

    G21/2"
    6 bar
    125 mm

    CHF 920.80*

    3D
    Ab 1
    CHF 920.80*
    Ab 2
    CHF 883.97*
    Ab 5
    CHF 837.93*
    Ab 10
    CHF 782.68*

    DG2D122 4080 OS

    G3"
    1 bar
    63 mm

    CHF 617.95*

    3D
    Ab 1
    CHF 617.95*
    Ab 2
    CHF 593.23*
    Ab 5
    CHF 562.33*
    Ab 10
    CHF 525.26*

    DG2D122 2080 OS

    G3"
    1.5 bar
    80 mm

    CHF 694.15*

    3D
    Ab 1
    CHF 694.15*
    Ab 2
    CHF 666.38*
    Ab 5
    CHF 631.68*
    Ab 10
    CHF 590.03*

    DG2D122 3080 OS

    G3"
    4 bar
    125 mm

    CHF 989.10*

    3D
    Ab 1
    CHF 989.10*
    Ab 2
    CHF 949.54*
    Ab 5
    CHF 900.08*
    Ab 10
    CHF 840.74*

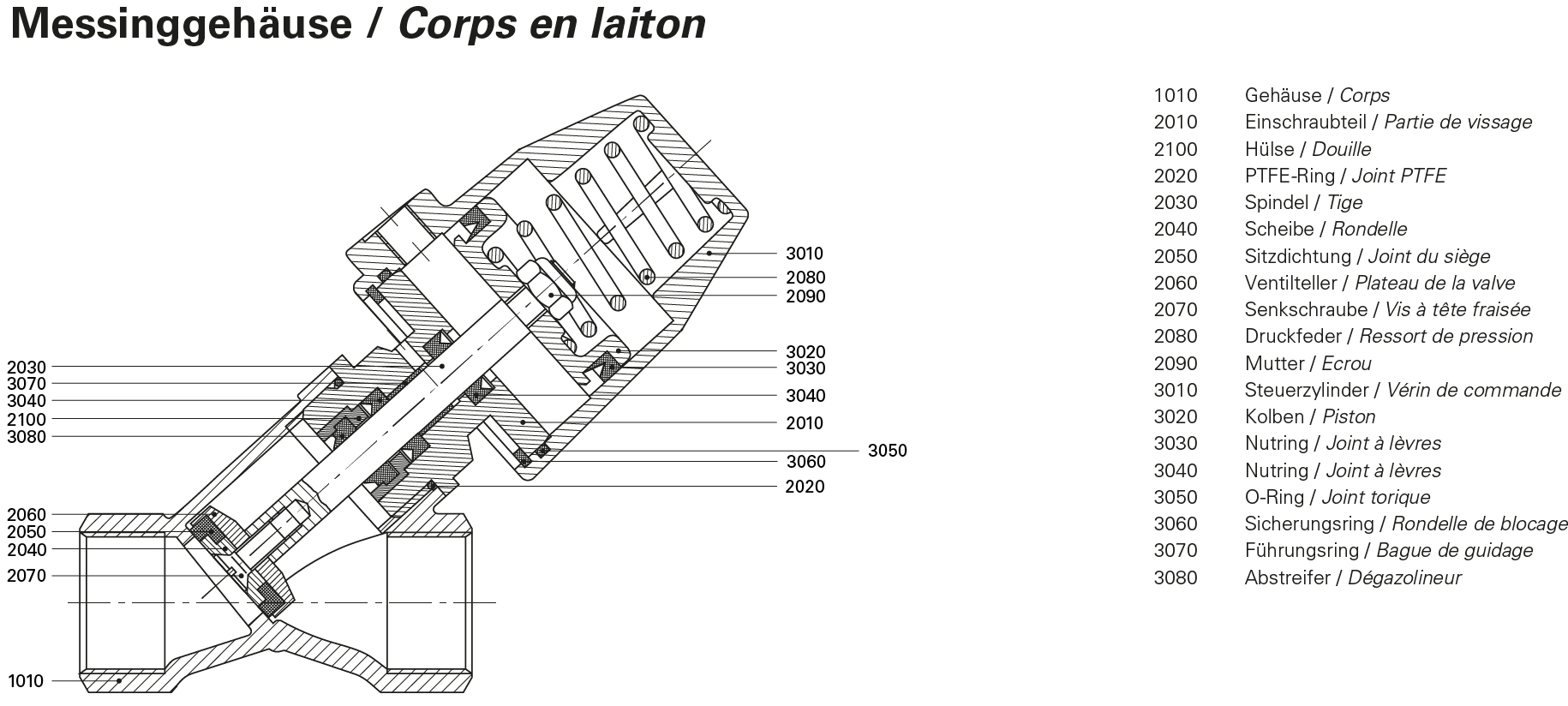

    Dokumentation: DG2DX
