Absperrklappe Typ Lug, Sphäroguss und Edelstahlscheibe 1,4408
DN50 – DN300, Lug, 16 bar, Sphäroguss und Edelstahlscheibe, WM12 5340 E
Apsperrklappe in Sphäroguss Epoxy beschichtet, Edelstahlscheibe und EPDM Manschette, Ausführung LUG-Bauform. Montageflansch für Automation nach ISO 5211 und Anschluss Flansche nach DIN2501 PN16.

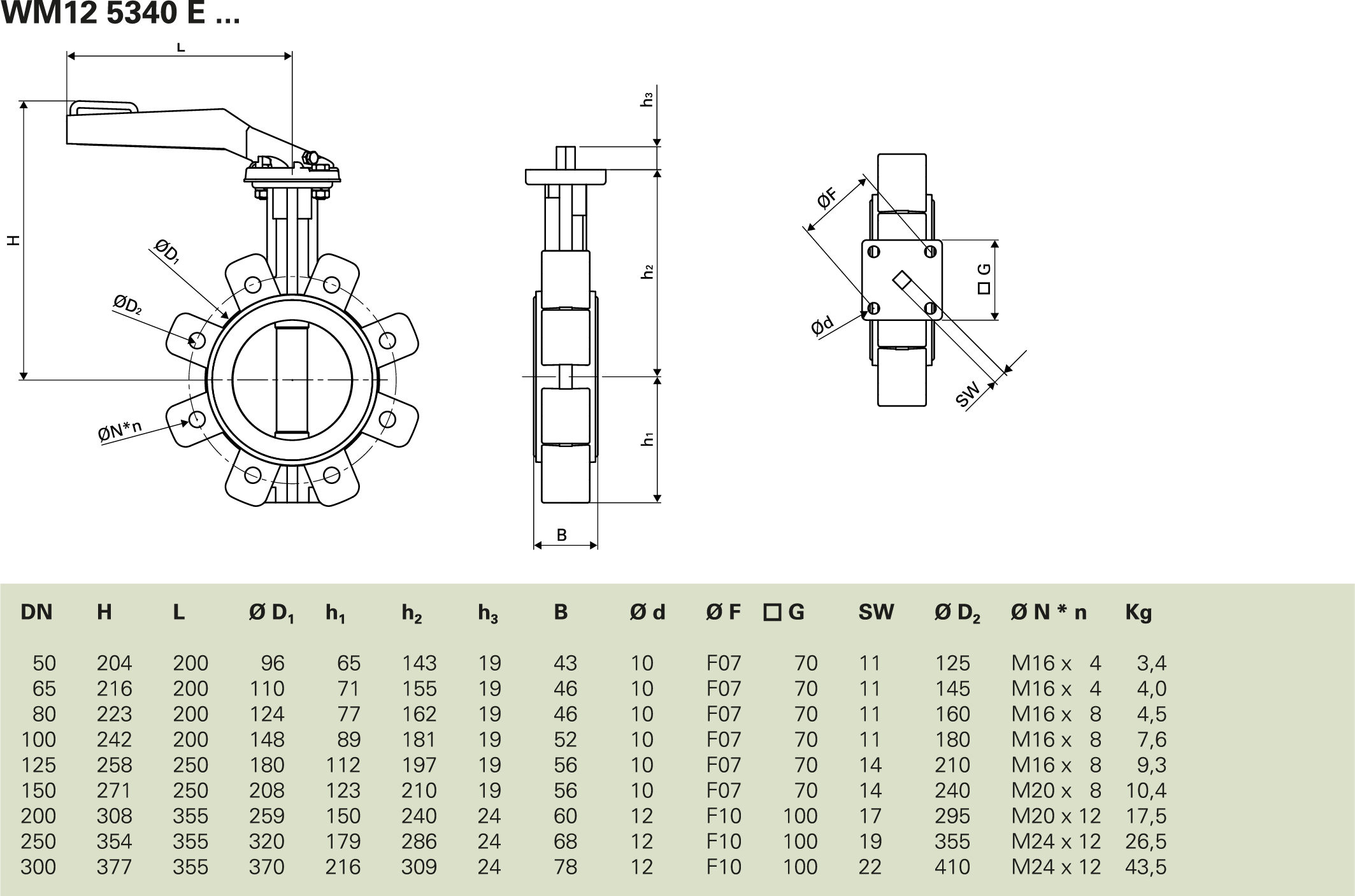

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: zwischen zwei Flanschen max 16 bar, als Endklappe max. 10 bar
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: GGG-40 mit Epoxidbeschichtung blau
- Scheibe: Edelstahl 1.4408
- Manschette: EPDM
- Spindel: Edelstahl 1.4401
- Spindeldichtung: NBR
- Montageflansch: ISO 5211
- Baulänge: EN 558-1 Reihe 20 (DIN 3202-K1)
- Flanschanschluss: DIN 2501 PN 16
- Handhebel: GGG-50 lackiert, mit 9° Rasterung und optischer Stellungsanzeige
- Dokumentation: WM12
CHF 197.40*
Produktnummer:
WM12 5340 E080
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Ab
1
CHF 150.10*
Ab
2
CHF 138.09*
Ab
5
CHF 127.59*
Ab
10
CHF 112.58*
Ab
1
CHF 162.45*
Ab
2
CHF 149.45*
Ab
5
CHF 138.08*
Ab
10
CHF 121.84*
Ab
1
CHF 197.40*
Ab
2
CHF 181.61*
Ab
5
CHF 167.79*
Ab
10
CHF 148.05*
Ab
1
CHF 234.40*
Ab
2
CHF 215.65*
Ab
5
CHF 199.24*
Ab
10
CHF 175.80*
Ab
1
CHF 288.50*
Ab
2
CHF 265.42*
Ab
5
CHF 245.23*
Ab
10
CHF 216.38*
Ab
1
CHF 332.60*
Ab
2
CHF 305.99*
Ab
5
CHF 282.71*
Ab
10
CHF 249.45*
Ab
1
CHF 588.00*
Ab
2
CHF 540.96*
Ab
5
CHF 499.80*
Ab
10
CHF 441.00*
Ab
1
CHF 929.80*
Ab
2
CHF 855.42*
Ab
5
CHF 790.33*
Ab
10
CHF 697.35*
Ab
1
CHF 1’383.65*
Ab
2
CHF 1’272.96*
Ab
5
CHF 1’176.10*
Ab
10
CHF 1’037.74*
| Dokumentation: | WM12 |
|---|
