Flanschkugelhahn, DIN 3202-F5/F5, Grauguss
DN25 – DN200, DIN 3202-F4/F5, 16bar, Grauguss, RB 8600
Flanschkugelhahn in Grauguss mit Einbaulänge DIN 3202-F4 und PN16. Dank dem Aufbauflansch kann die Armature auch im Nachhinein automatisiert werden. Oberfläche grundiert, Epoxy RAL 3002 und Handhebel Stahl verzinkt und blauem Kunststoffwärmeschutz. Armatur verfügt über TA-Luft Zulassung.

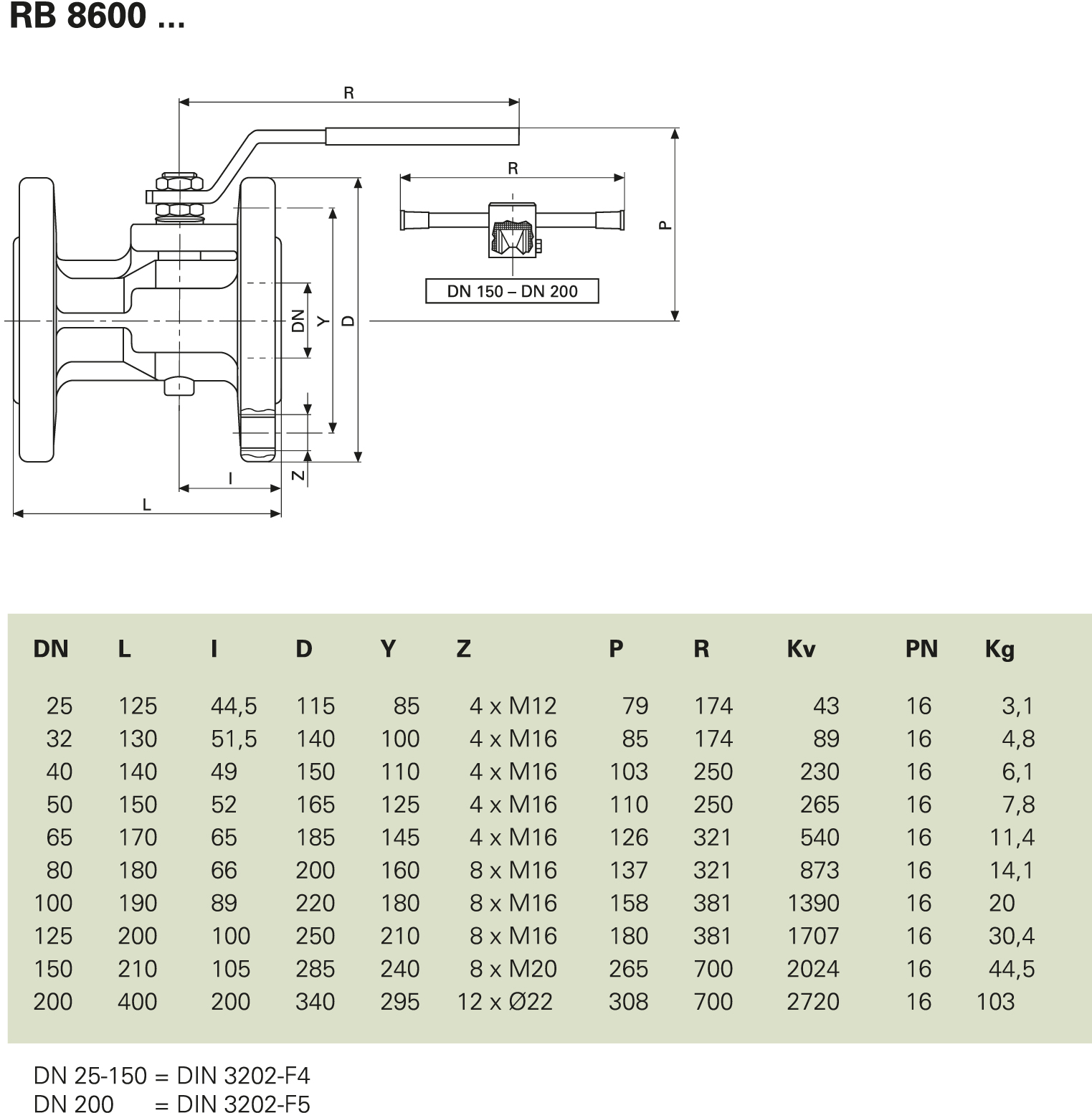

Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
Die CAD-Daten stehen in der untenstehenden Tabelle zum Download bereit.
- Betriebsdruck: siehe PN, Druck- Temperaturdiagramm
- Medium: Gase, Flüssigkeiten
- Temperaturbereich: -20° bis max. +120°C
- Gehäuse: GG-25 (Grauguss), grundiert (Epoxy RAL 3002)
- Gehäusedichtung: O-Ring NBR
- Kugel: Edelstahl 1.4308
- Kugeldichtung: PTFE
- Spindel: Edelstahl 1.4301
- Spindeldichtung: PTFE + O-Ring NBR
- Tellerfeder: Stahl 1.0619
- Flanschanschluss: DIN 2501 PN 16
- Handhebel: Stahl verzinkt mit Kunststoffwärmeschutz, blau
- Dokumentation: RB_8600
CHF 1’165.40*
Produktnummer:
RB 8600 125
Verfügbarkeit: Sofort verfügbar
Lager
Artikelnummer
Flansch
Ab
1
CHF 196.45*
Ab
2
CHF 180.73*
Ab
5
CHF 166.98*
Ab
10
CHF 147.34*
Ab
1
CHF 239.35*
Ab
2
CHF 220.20*
Ab
5
CHF 203.45*
Ab
10
CHF 179.51*
Ab
1
CHF 257.45*
Ab
2
CHF 236.85*
Ab
5
CHF 218.83*
Ab
10
CHF 193.09*
Ab
1
CHF 293.70*
Ab
2
CHF 270.20*
Ab
5
CHF 249.65*
Ab
10
CHF 220.28*
Ab
1
CHF 384.50*
Ab
2
CHF 353.74*
Ab
5
CHF 326.83*
Ab
10
CHF 288.38*
Ab
1
CHF 475.70*
Ab
2
CHF 437.64*
Ab
5
CHF 404.35*
Ab
10
CHF 356.78*
Ab
1
CHF 642.80*
Ab
2
CHF 591.38*
Ab
5
CHF 546.38*
Ab
10
CHF 482.10*
Ab
1
CHF 1’165.40*
Ab
2
CHF 1’072.17*
Ab
5
CHF 990.59*
Ab
10
CHF 874.05*
Ab
1
CHF 1’779.20*
Ab
2
CHF 1’636.86*
Ab
5
CHF 1’512.32*
Ab
10
CHF 1’334.40*
Ab
1
CHF 4’099.75*
Ab
2
CHF 3’771.77*
Ab
5
CHF 3’484.79*
Ab
10
CHF 3’074.81*
| Dokumentation: | RB_8600 |
|---|
